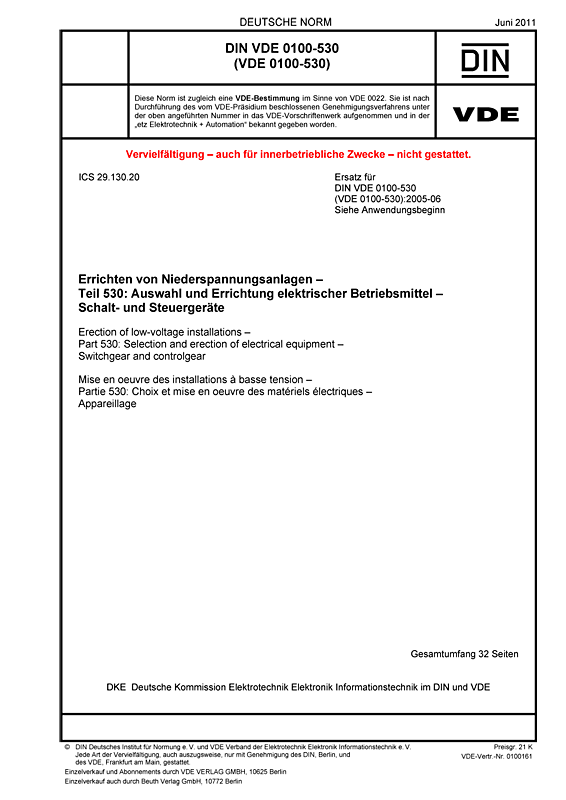

Cover DIN VDE 0100-530 VDE 0100-530:2011-06
größer

DIN VDE 0100-530 VDE 0100-530:2011-06

Errichten von Niederspannungsanlagen

Teil 530: Auswahl und Errichtung elektrischer Betriebsmittel – Schalt- und Steuergeräte

Art/Status: Norm, zurückgezogen
Ausgabedatum: 2011-06
VDE-Artnr.: 0100161
Ende der Übergangsfrist: 2019-12-01

Inhaltsverzeichnis

Diese Norm gilt für die Auswahl von Betriebsmitteln zum Trennen, Schalten, Steuern und Überwachen und deren Errichtung.
Diese Auswahl erfolgt zur Sicherstellung der Schutzmaßnahmen und der Funktion der elektrischen Anlage.
Gegenüber DIN VDE 0100-530 (VDE 0100-530):2005-06 wurden folgende wesentliche Änderungen vorgenommen:
a) Anforderungen an die Schaltfolge von Kontakten von mehrpoligen Geräten und die Forderungen für die Prüfeinrichtungen von Fehlerstrom-Schutzeinrichtungen (RCDs) wurden dem technischen Stand der Gerätenormen angepasst;
b) Für Einrichtungen zum Schutz gegen elektrischen Schlag durch automatische Abschaltung der Stromversorgung ist eine Eignung zum Trennen verpflichtend;
c) Automatisches Wiedereinschalten wird nur in Bereichen, zu denen ausschließlich Personen BA4 (elektrotechnisch unterwiesene Personen) und BA5 (Elektrofachkräfte) Zutritt haben, erlaubt;
d) Die Anforderungen an die Auswahl von Fehlerstrom-Schutzeinrichtungen (RCDs) für den zusätzlichen Schutz wurden grundlegend neu geregelt;
e) Ortsfeste spannungsunabhängige Fehlerstrom-Schutzeinrichtungen (RCDs) in Steckdosenausführung nach DIN VDE 0664 (VDE 0664) sind für den zusätzlichen Schutz erlaubt;
f) Bei der Auswahl von Schutz und Überwachungsgeräten müssen jetzt auch höherfrequente Stromanteile und mögliche Gleichstromanteile beurteilt werden;
g) Einrichtungen zur Lichtbogenerkennung und -abschaltung (AFDD) wurden aufgenommen. Die Anforderungen sind derzeit noch in Beratung;
h) Neuere und weitere Ausgaben von Gerätenormen (z. B. Haupt-Leitungsschutzschalter, Fehlerstrom-Schutzeinrichtungen (RCDs) des Typs B+) werden genannt;
i) Für industrielle Anwendungen wurden modulare Fehlerstromgeräte (MRCDs) nach DIN EN 60947 2 (VDE 0660 101):2002 09, Anhang M aufgenommen.

Dieses Normdokument ist eine Ersetzung für:
DIN VDE 0100-530 VDE 0100-530:2005-06

Gegenüber DIN VDE 0100-530 (VDE 0100-530):2005-06 wurden folgende wesentliche Änderungen vorgenommen:
a) Anforderungen an die Schaltfolge von Kontakten von mehrpoligen Geräten in 530.3 und die Forderungen für die Prüfeinrichtungen von Fehlerstrom-Schutzeinrichtungen (RCDs) in 531.3.4 wurden dem technischen Stand der Gerätenormen angepasst;
b) Für Einrichtungen zum Schutz gegen elektrischen Schlag durch automatische Abschaltung der Stromversorgung ist eine Eignung zum Trennen verpflichtend;
c) Automatisches Wiedereinschalten wird nur in Bereichen, zu denen ausschließlich Personen BA4 (elektrotechnisch unterwiesene Personen) und BA5 (Elektrofachkräfte) Zutritt haben, erlaubt;
d) In Abschnitt 531.3.6 wurden die Anforderungen an die Auswahl von Fehlerstrom-Schutzeinrichtungen (RCDs) für den zusätzlichen Schutz grundlegend neu geregelt;
e) Ortsfeste spannungsunabhängige Fehlerstrom-Schutzeinrichtungen (RCDs) in Steckdosenausführung nach DIN VDE 0664 (VDE 0664) sind für den zusätzlichen Schutz erlaubt;
f) Bei der Auswahl von Schutz und Überwachungsgeräten müssen jetzt auch höherfrequente Stromanteile und mögliche Gleichstromanteile beurteilt werden;
g) Einrichtungen zur Lichtbogenerkennung und -abschaltung (AFDD) wurden aufgenommen. Die Anforderungen sind derzeit noch in Beratung;
h) Neuere und weitere Ausgaben von Gerätenormen (z. B. Haupt-Leitungsschutzschalter, Fehlerstrom-Schutzeinrichtungen (RCDs) des Typs B+) werden genannt;
i) In Abschnitt 531.2 wurde der Verweis präzisiert (alt 533.1 wird neu 533);
j) Für industrielle Anwendungen wurden modulare Fehlerstromgeräte (MRCDs) nach DIN EN 60947 2 (VDE 0660 101):2002 09, Anhang M aufgenommen.

Diese Norm ist zurückgezogen und wird durch die folgende ersetzt

Norm:

NEU DIN VDE 0100-530 VDE 0100-530:2018-06

Errichten von Niederspannungsanlagen

Teil 530: Auswahl und Errichtung elektrischer Betriebsmittel – Schalt- und Steuergeräte
