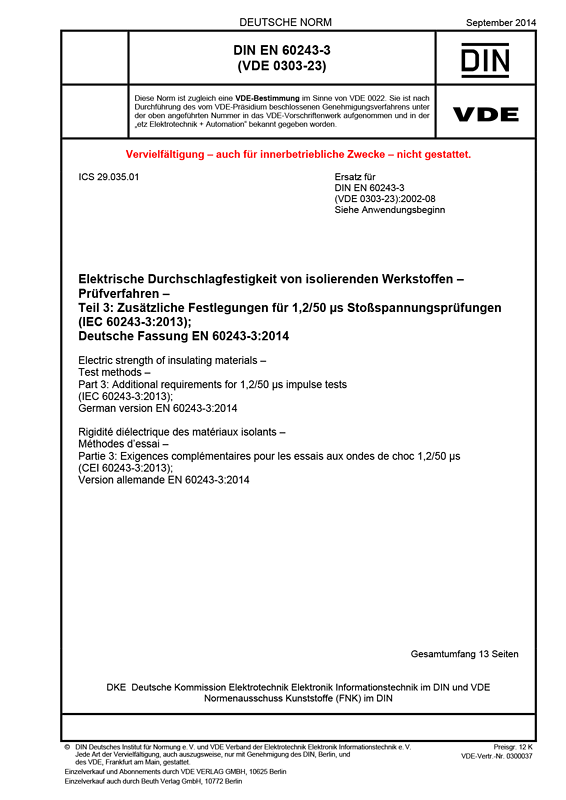

Cover DIN EN 60243-3 VDE 0303-23:2014-09
größer

DIN EN 60243-3 VDE 0303-23:2014-09

Elektrische Durchschlagfestigkeit von isolierenden Werkstoffen – Prüfverfahren

Teil 3: Zusätzliche Festlegungen für 1,2/50 µs Stoßspannungsprüfungen

(IEC 60243-3:2013); Deutsche Fassung EN 60243-3:2014
Art/Status: Norm, gültig
Ausgabedatum: 2014-09
VDE-Artnr.: 0300037

Inhaltsverzeichnis

Bei der Durchführung von Blitzstoßspannungsprüfungen zur Bestimmung der elektrischen Durchschlagfestigkeit fester Isolierstoffe bei Stoßspannungsbeanspruchung sind unterschiedliche Aspekte zu beachten. Hochspannungs-Isoliersysteme können transienten Spannungsbeanspruchungen ausgesetzt sein, die z. B. durch Blitzeinschläge in der Nähe verursacht werden. Das trifft insbesondere auf Geräte wie Transformatoren und Schaltgeräte zu, die für die Energieübertragung und -verteilung eingesetzt werden. Die Fähigkeit der in diesen Geräten eingesetzten Isolierstoffe, solchen transienten Beanspruchungen standzuhalten, ist für deren Zuverlässigkeit wichtig.
Durch Blitze verursachte transiente Spannungen können positive oder negative Polarität haben. In einem symmetrischen Feld zwischen gleichen Elektroden hat die Polarität keinen Einfluss auf die Durchschlagfestigkeit. Bei ungleichen Elektroden kann jedoch ein beachtlicher Polaritätseinfluss vorhanden sein. Wenn ungleiche Elektroden verwendet werden, mit denen der Prüfer keine Erfahrungen oder Vorkenntnisse hat, wird empfohlen, vergleichende Prüfungen mit beiden Polaritäten durchzuführen.
Aufgrund der sehr kurzen Dauer der Beanspruchung werden bei den meisten Werkstoffen die dielektrische Erwärmung, andere thermische Effekte und der Einfluss injizierter Raumladungen auf das Prüfergebnis herabgesetzt sein. Folglich ergeben sich bei Stoßspannungsprüfungen üblicherweise höhere Werte der Durchschlagspannung als bei der Kurzzeit-Wechselspannungs-Prüfung. Aus dem Vergleich zwischen der Stoßspannungs-Durchschlagfestigkeit mit Werten aus länger dauernden Prüfungen können Schlussfolgerungen auf die Versagensart gezogen werden.
Die vorliegende Norm DIN EN 60243-3 (VDE 0303-23) enthält zusätzliche Festlegungen zu den in DIN EN 60243-1:2014 beschriebenen Bedingungen zur Bestimmung der elektrischen Durchschlagfestigkeit fester Isolierstoffe bei Stoßspannungsbeanspruchung (1,2/50 µs).

Dieses Normdokument ist eine Ersetzung für:
DIN EN 60243-3 VDE 0303-23:2002-08

Gegenüber DIN EN 60243-3 (VDE 0303-23):2002-08 wurden folgende Änderungen vorgenommen:
a) Die normativen Verweisungen wurden auf den aktuellen Stand gebracht;
b) der Abschnitt 3 "Begriffe" wurde ergänzt;
c) der Abschnitt 11 "Durchschlagkriterien" wurde aktualisiert;
d) der Abschnitt 13 "Prüfbericht" wurde aktualisiert.
