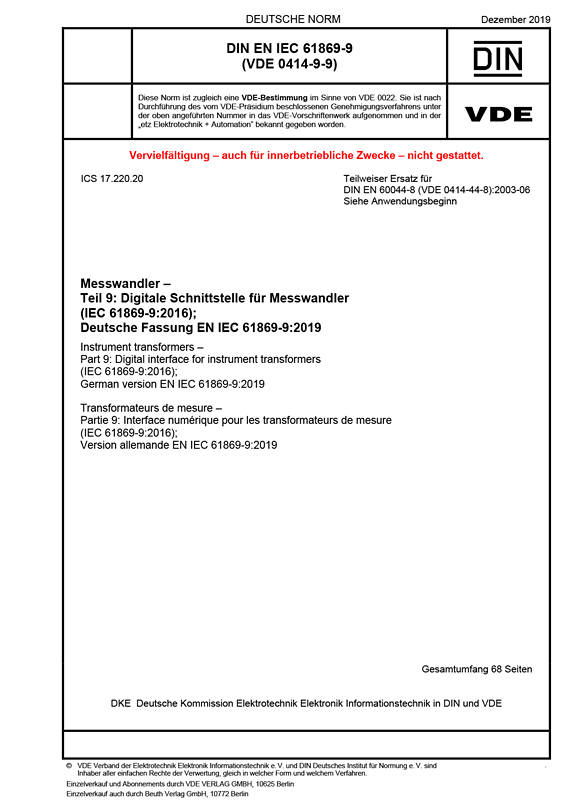

Cover DIN EN IEC 61869-9 VDE 0414-9-9:2019-12
größer

DIN EN IEC 61869-9 VDE 0414-9-9:2019-12

Messwandler

Teil 9: Digitale Schnittstelle für Messwandler

(IEC 61869-9:2016); Deutsche Fassung EN IEC 61869-9:2019
Art/Status: Norm, gültig
Ausgabedatum: 2019-12
VDE-Artnr.: 0400352

Diese Norm legt Anforderungen für die digitale Kommunikation von Messwandlermessungen fest. Sie bietet eine Anwendung der horizontalen Normenreihe IEC 61850, welche die Architektur der geschichteten Stationskommunikation detailliert. Mit der Bereitstellung von Begleitmaterial, wie Beispiele und Erläuterungen, eröffnet sie Einsatz /Zugriffsmöglichkeiten von Messwandlern, Schutzrelais und für Messgerätefachleute zu Konzepten und Methoden, welche in der Normenreihe IEC 61850 angewendet werden. Im Vergleich zu Messwandlern unterliegt die digitale Kommunikationstechnologie ständigen Veränderungen, was sich voraussichtlich in der Zukunft fortsetzten wird. Maßgebliche Erfahrungen mit direkt in Messwandlern integrierter Elektronik müssen noch auf breiterer Basis gesammelt werden, da diese Art von Betriebsmitteln in der Industrie bisher nicht stark verbreitet ist und ein Paradigmenwechsel bisher noch nicht stattgefunden hat.
Die Norm gibt einen detaillierten Überblick in einem Blockschaltbild über die digitale Schnittstelle für Messwandler wieder.
Es werden Informationen zu Mehrfachstrom und/oder -spannung gezeigt, welche von Sekundärumsetzern kommen und in eine gemeinsame Einheit, genannt "Sammeleinheit", eingespeist werden. Die Sammeleinheit führt die gesamte Datenverarbeitung (Abtastung, Analog-zu-Digital-Umwandlung, Skalierung, Nachrichtenformatierung usw.) durch, welche zur Erzeugung eines zeitkohärenten Ausgangsdatenstroms entsprechend dieser Norm erforderlich ist. Im Sinne dieser Norm ist die Sammeleinheit eine physikalische Einheit (Hardware-Teilsystem), welche für die Erstellung und Übertragung digitaler Datenframes verwendet wird.

Gegenüber DIN EN 60044-8 (VDE 0414-44-8):2003-06 wurden folgende Änderungen vorgenommen:
a) Diese Norm ersetzt die entsprechenden Abschnitte aus IEC 60044-8:2002.
