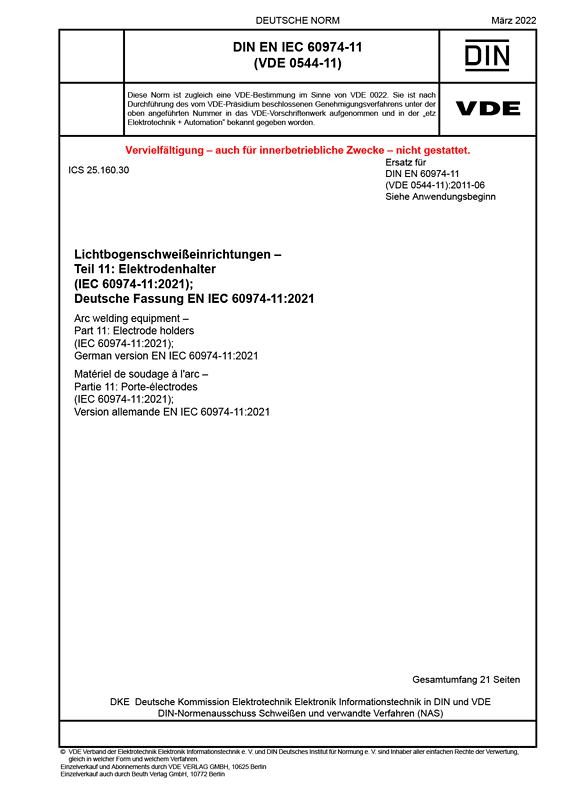

DIN EN IEC 60974-11 VDE 0544-11:2022-03
Lichtbogenschweißeinrichtungen
Teil 11: Elektrodenhalter
(IEC 60974-11:2021); Deutsche Fassung EN IEC 60974-11:2021
Art/Status:
Norm,
gültig
Ausgabedatum: 2022 -03
VDE-Artnr.: 0500218
Ein Elektrodenhalter ist ein isoliertes Werkzeug zum Lichtbogen-Handschweißen, das zum Einspannen und Führen der Stabelektrode und zur Sicherstellung einer elektrischen Verbindung zu ihr vorgesehen ist.
Der Elektrodenhalter muss ermöglichen:
– das sichere und schnelle Einsetzen von Stabelektroden und Auswerfen der Elektrodenreste;
– das Schweißen mit Stabelektroden in jeder möglichen Einspannposition, bis zu einem Rest von 50 mm Länge;
– das Spannen aller vom Hersteller angegebenen Durchmesser von Stabelektroden, ohne dass vom Schweißer Druck ausgeübt wird.
Dieser Teil von IEC 60974 gilt für Elektrodenhalter zum Lichtbogen-Handschweißen mit Stabelektroden bis 10 mm Durchmesser. Er gilt nicht für Stabelektrodenhalter zum Unterwasserschweißen.
Dieses Normdokument ist eine Ersetzung für:
DIN EN 60974-11 VDE 0544-11:2011-06
Gegenüber DIN EN 60974-11 (VDE 0544-11):2011-06 wurden folgende Änderungen vorgenommen:
a) Änderung der Definitionen 3.6 (Elektrodenhalter Kategorie A (statt Typ A)) und 3.7 (Elektrodenhalter Kategorie B (statt Typ B));
b) Aufnahme der englischen Benennungen sowie der Quellenangaben in Abschnitt 3;
c) Aufnahme von Verweisungen auf IEC 60974-1:2017 bei den Umgebungsbedingungen (Abschnitt 4) und zu Messeinrichtungen (neuer Abschnitt 5.2) und Konformität von Bauteilen (neuer Abschnitt 5.3);
d) Änderung der Gliederung von Abschnitt 5 zu Prüfungen;
e) Wegfall von Punkt d) in Abschnitt 7 (Betrieb);
f) Konkretisierung von Anforderungen in 8.3 (Spannungsfestigkeit), 10.1 (Schweißleitungseingang), 10.3 (Schweißleitungsanschluss), 10.4 (Schlagfestigkeit) und 12 (Betriebsanleitung);
g) Änderung des Beispiels der Kennzeichnung in Abschnitt 11;
h) Aktualisierung der Verweisungen;
i) Aufnahme von Literaturhinweisen.
