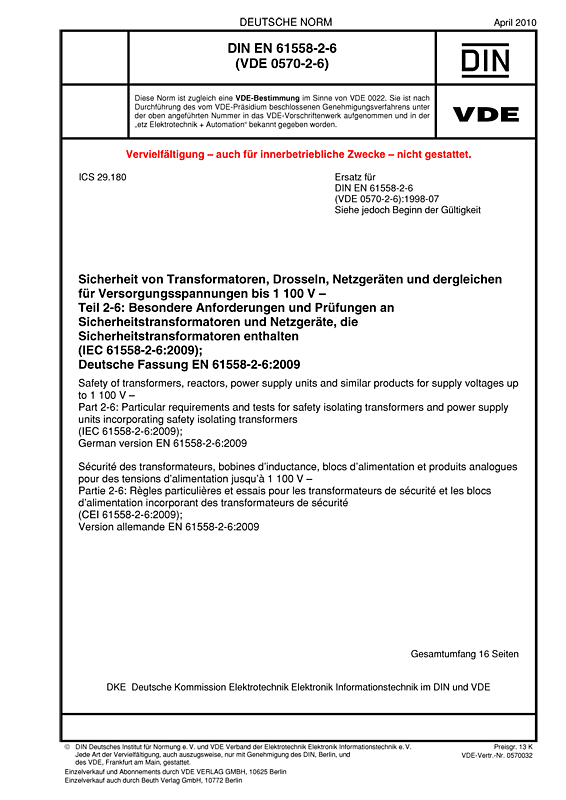

Cover DIN EN 61558-2-6 VDE 0570-2-6:2010-04
größer

DIN EN 61558-2-6 VDE 0570-2-6:2010-04

Sicherheit von Transformatoren, Drosseln, Netzgeräten und dergleichen für Versorgungsspannungen bis 1 100 V

Teil 2-6: Besondere Anforderungen und Prüfungen an Sicherheitstransformatoren und Netzgeräte, die Sicherheitstransformatoren enthalten

(IEC 61558-2-6:2009); Deutsche Fassung EN 61558-2-6:2009
Art/Status: Norm, gültig
Ausgabedatum: 2010-04
VDE-Artnr.: 0570032

Inhaltsverzeichnis

Dieser Teil von IEC 61558 behandelt Sicherheitsaspekte von Sicherheitstransformatoren für allgemeine Anwendungen und Netzgeräte die Sicherheitstransformatoren für allgemeine Anwendungen enthalten. Transformatoren die elektronische Schaltkreise beinhalten werden ebenfalls in dieser Norm behandelt.
Sofern nicht anders angegeben bezeichnet der Begriff Transformator von hier ab Sicherheitstransformatoren für allgemeine Anwendungen und Netzteile die Sicherheitstransformatoren für allgemeine Anwendungen enthalten.
Dieser Teil 2-6 gilt für ortsfeste oder ortsveränderliche, ein- oder mehrphasige, luftgekühlte (natürliche oder erzwungene Kühlung), unabhängige oder Geräte-Trockentransformatoren. Die Wicklungen können vergossen oder nicht vergossen sein.
Die Bemessungs-Versorgungsspannung überschreitet nicht 1 100 V Wechselspannung, und die Bemessungs-Versorgungsfrequenz und internen Betriebsfrequenz überschreitet nicht 500 Hz.
Die Bemessungs-Ausgangsleitungsleistung überschreitet nicht:
- 0 kVA bei einphasigen Transformatoren;
- 16 kVA bei mehrphasigen Transformatoren.
Dieser Teil ist anwendbar für Transformatoren ohne Begrenzung der Bemessungs-Ausgangsleistung nach Absprache zwischen dem Käufer und dem Hersteller.
Die Leerlauf-Ausgangsspannung und die Bemessungs-Ausgangsspannung überschreitet nicht 50 V Wechselspannung oder 120 V geglättete Gleichspannung.
Dieser Teil gilt nicht für äußere Stromkreise und deren Bauelemente, die für den Anschluss an die Eingangs- und Ausgangsklemmen des Transformators vorgesehen sind.
Die in diesem Teil behandelten Transformatoren, sind nur für Anwendungen bestimmt bei denen zwischen den Stromkreisen doppelte oder verstärkte Isolierung durch Errichtungsbestimmungen oder die Gerätevorschrift gefordert wird.

Dieses Normdokument ist eine Ersetzung für:
DIN EN 61558-2-6 VDE 0570-2-6:1998-07

Gegenüber DIN EN 61558-2-6 (VDE 0570-2-6):1998-07 wurden folgende Änderungen vorgenommen:
a) Angleichung des Teils 2-6 an die zweite Ausgabe des Teils 1;
b) Erhöhung der Versorgungsspannung auf 1 100 V.
