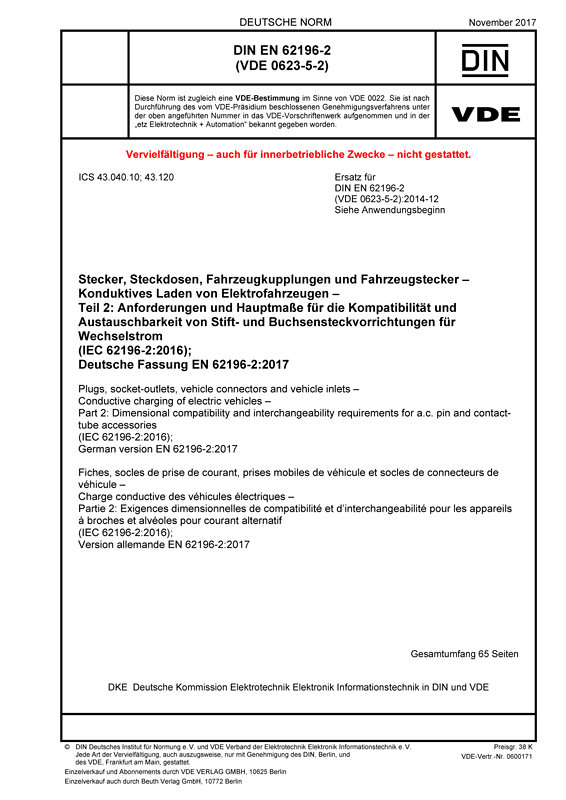

Cover DIN EN 62196-2 VDE 0623-5-2:2017-11
größer

DIN EN 62196-2 VDE 0623-5-2:2017-11

Stecker, Steckdosen, Fahrzeugkupplungen und Fahrzeugstecker – Konduktives Laden von Elektrofahrzeugen

Teil 2: Anforderungen und Hauptmaße für die Kompatibilität und Austauschbarkeit von Stift- und Buchsensteckvorrichtungen für Wechselstrom

(IEC 62196-2:2016); Deutsche Fassung EN 62196-2:2017
Art/Status: Norm, gültig
Ausgabedatum: 2017-11
VDE-Artnr.: 0600171

Inhaltsverzeichnis

Die vorliegende Norm gilt für Stecker, Steckdosen, Fahrzeugkupplungen und Fahrzeugstecker mit Stiften und Buchsen von genormter Bauform, hier als Steckvorrichtungen bezeichnet. Sie haben eine Bemessungsnennspannung von nicht mehr als 500 V Wechselspannung, 50 Hz bis 60 Hz, und einen Bemessungsstrom von nicht mehr als 63 A Drehstrom oder 70 A Einphasenstrom zum konduktiven Laden von Elektrofahrzeugen.
Die vorliegende Norm behandelt die Basisschnittstellen von Steckvorrichtungen für die Energieversorgung von Fahrzeugen, wie in IEC 62196-1 festgelegt, und für den Einsatz in konduktiven Ladesystemen für in IEC 61851-1:2010 festgelegte Stromkreise.
Elektrofahrzeuge umfassen sämtliche Straßenfahrzeuge, einschließlich Plug-in-Hybridfahrzeuge (PHEF), die die gesamte Energie oder einen Teil ihrer Energie von fahrzeugeigenen Batterien beziehen.
Diese Steckvorrichtungen sind für den Einsatz in Stromkreisen vorgesehen, die mit den in IEC 61851-1:2010 festgelegten Stromkreisen vergleichbar sind, die mit unterschiedlichen Spannungen und Frequenzen arbeiten und die Kleinspannung (ELV) und Kommunikationssignale mit einbeziehen können.
Diese Steckvorrichtungen dürfen für eine bidirektionale Energieübertragung benutzt werden (in Beratung).

Dieses Normdokument ist eine Ersetzung für:
DIN EN 62196-2 VDE 0623-5-2:2014-12

Gegenüber DIN EN 62196-2 (VDE 0623-5-2):2014-12 wurden folgende Änderungen vorgenommen:
a) Nationaler Anhang NB Reduzierung und Präzisierung der Literaturhinweise;
b) Abschnitt 1 "Anwendungsbereich" Anmerkung 2 und Anmerkung 3 eingefügt;
c) Abschnitt 2 "Normative Verweisungen" Änderung der normativen Verweisungen;
d) Abschnitt 5 "Bemessungswerte" Anmerkung eingefügt;
e) Abschnitt 6 "Verbindung zwischen der Stromversorgung und dem Elektrofahrzeug" Anmerkung und Tabellenfußnoten eingefügt;
f) Abschnitt 10 "Schutz gegen elektrischen Schlag" Ergänzung gelöscht;
g) Abschnitt 11 "Größe und Farbe von Erdleitern" Anmerkung eingefügt;
h) Abschnitt 26 "Mechanische Festigkeit" Ergänzung gelöscht;
i) Überarbeitung des Normblatt 1 und des Normblatt 2.

Dieses Dokument wird folgenden, in Fettschrift gekennzeichneten, Fachgebiet(en) zugeordnet:

43 KRAFTFAHRZEUGTECHNIK
43.040 Kraftfahrzeugsysteme
43.060 Verbrennungsmotoren für Kraftfahrzeuge
43.100 Personenkraftwagen (PKW). Caravans. Wohnmobile
43.120 Elektrofahrzeuge
