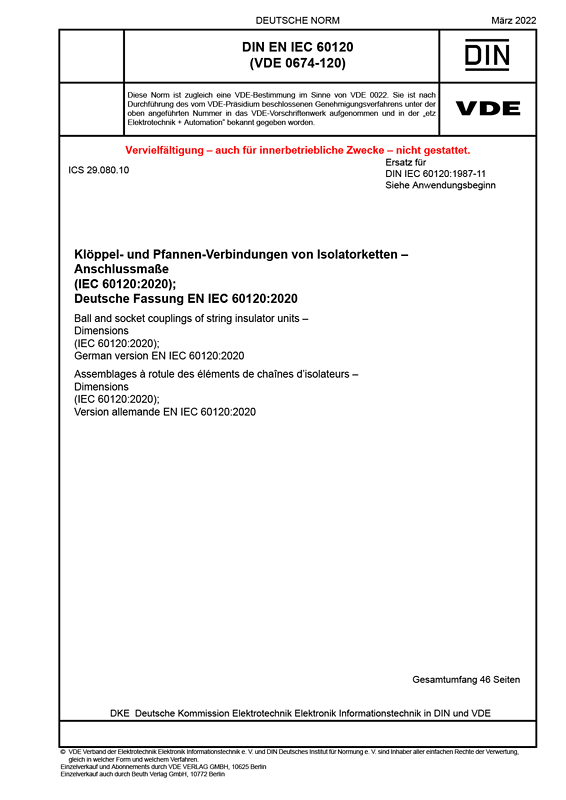

Cover DIN EN IEC 60120 VDE 0674-120:2022-03
größer

DIN EN IEC 60120 VDE 0674-120:2022-03

Klöppel- und Pfannen-Verbindungen von Isolatorketten

Anschlussmaße

(IEC 60120:2020); Deutsche Fassung EN IEC 60120:2020
Art/Status: Norm, gültig
Ausgabedatum: 2022 -03
VDE-Artnr.: 0600358

Der Zweck dieser Internationalen Norm ist die Festlegung der Maße einer Reihe von genormten Klöppel-Pfannen-Verbindungen, bei denen genormte Sicherungsvorrichtungen verwendet werden (siehe IEC 60372), um den Zusammenbau von Isolatoren und Metallarmaturen verschiedener Hersteller zu ermöglichen.
Dieses Dokument ist anwendbar auf Kettenisolatoren der Ausführung Kappenisolator und der Ausführung Langstabisolator sowie ihre zugehörigen Metallarmaturen.
Für die Klöppel und Pfannen beziehen sich die Maße auf das fertige Produkt nach jeglicher Oberflächenbehandlung.
Extreme Positionen des Klöppels in der Pfanne sind in Anhang A angegeben.
Typische Beispiele für Lehren zum Prüfen der Maße der Klöppel und Pfannen sind in Anhang B angegeben.
In dieser Norm werden nur die Maße für den Zusammenbau behandelt. Werkstoffeigenschaften und Betriebsbeanspruchungen werden nicht festgelegt. Die Abstimmung zwischen den Maßen und den Festigkeitsklassen ist in IEC 60305 und IEC 60433 enthalten.
Gegenüber DIN IEC 60120:1987-11 wurden folgende Änderungen vorgenommen:
a) Zwei neue Nenngrößen, 36 und 40, wurden eingeführt;
b) entsprechend den Ergebnissen der Umfrage (36/424/Q) wurde der entsprechende Inhalt des W-Splints 28B gestrichen;
c) die Spalte Qmin in Tabelle C.1 wurde gestrichen;
d) Anhang A ist informativ, Anhang B ist normativ, Anhang C ist informativ.
