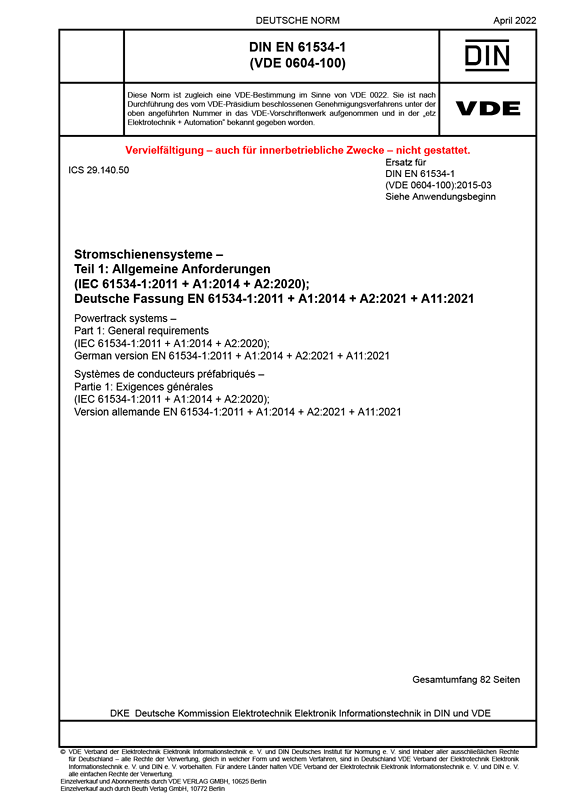

DIN EN 61534-1 VDE 0604-100:2022-04

Dieser Teil von IEC 61534 legt allgemeine Anforderungen und Prüfungen für Stromschienensysteme (PT-Systeme; en: powertrack systems) mit einer Bemessungsspannung bis zu 277 V AC einphasig oder bis zu 480 V AC zwei- oder dreiphasig, 50 Hz oder 60 Hz, mit einem Bemessungsstrom bis zu 63 A fest. Diese Systeme werden für die Energieverteilung in Wohn-, Gewerbegebäuden und Gebäuden der Leichtindustrie genutzt.
Stromschienensysteme nach dieser Norm sind zur Verwendung unter den folgenden Betriebsbedingungen vorgesehen:
- eine Umgebungstemperatur im Bereich von –5 °C bis +40 °C, wobei der Mittelwert über 24 h 35 °C nicht überschreitet;
- eine Situation, die das System nicht einer Wärmequelle aussetzt, die wahrscheinlich die Temperaturen über die vorstehenden Grenzwerte ansteigen lässt;
- eine Höhe über NN von maximal 2 000 m;
- eine Atmosphäre, die nicht übermäßiger Verschmutzung durch Rauch, chemischen Dämpfen, längeren Perioden hoher Feuchte oder anderen ungewöhnlichen Bedingungen ausgesetzt ist.
An Orten, an denen besondere Bedingungen vorherrschen, wie in Schiffen, Fahrzeugen und Ähnlichem, sowie an gefährlichen Orten, beispielsweise wo Explosionen auftreten können, können besondere Konstruktionen notwendig sein.
Die besonderen Anforderungen für bestimmte Typen der Stromschienensysteme werden in den entsprechenden Teilen 2 von IEC 61534 festgelegt.
Diese Norm gilt nicht für:
- Kabelkanalsysteme nach IEC 61084;
- Stromschienensysteme nach IEC 60439-2;
- elektrische Leuchten-Stromschienensysteme nach IEC 60570.
Gegenüber DIN EN 61534-1 (VDE 0604-100):2015-03 wurden folgende Änderungen vorgenommen:
a) die Anforderungen zur Kennzeichnung auf dem Produkt nach Unterabschnitt 8.8 wurden überarbeitet;
b) einzelne Festlegungen zur Flammenausbreitung nach Unterabschnitt 20.2 wurden überarbeitet;
c) die Festlegungen zur Korrosionsprüfung für trockene, nicht aggressive Umgebungen nach Unterabschnitt 21.1.2 wurden überarbeitet;
d) Anhang G zu erforderlichen Prüfungen für bereits nach "alter" Ausgabe der IEC-Norm geprüfter Stromschienensysteme und Anhang H zu Routineprüfungen wurden ergänzt;
e) die deutsche Fassung wurde im Anhang ZA an den aktuellen Standardtext angepasst.
Eine Stromschiene ist ein Systembauteil, das im Allgemeinen einen linearen Aufbau von voneinander getrennten und getragenen Leiterschienen ist und elektrische Verbindung von Zubehör ermöglicht. Stromschienensysteme dienen der Stromversorgung in Gebäuden sowohl in horizontaler als auch in vertikaler Richtung anstelle von Kabeln.
