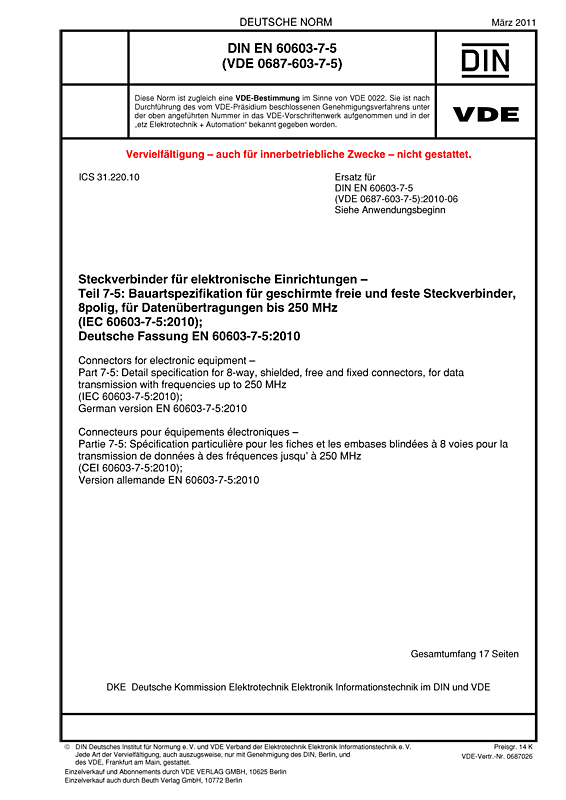

Cover DIN EN 60603-7-5 VDE 0687-603-7-5:2011-03
größer

DIN EN 60603-7-5 VDE 0687-603-7-5:2011-03

Steckverbinder für elektronische Einrichtungen

Teil 7-5: Bauartspezifikation für geschirmte freie und feste Steckverbinder, 8polig, für Datenübertragungen bis 250 MHz

(IEC 60603-7-5:2010); Deutsche Fassung EN 60603-7-5:2010
Art/Status: Norm, gültig
Ausgabedatum: 2011-03
VDE-Artnr.: 0687026

Inhaltsverzeichnis

Dieser Teil der IEC 60603-7 legt mechanische und Umgebungsanforderungen sowie die Übertragungseigenschaften bis 250 MHz fest. Diese Steckverbinder werden üblicherweise als Kategorie-6-Steckverbinder verwendet und in Verkabelungssystemen der Klasse E nach ISO/IEC 11801:2002 angewendet.Die Reihe IEC 60603-7 umfasst geschirmte und ungeschirmte 8-polige feste und freie Steckverbinder und legt die gemeinsamen Maße, die mechanischen und elektrischen Kennwerte sowie die Umgebungsbedingungen, Prüfungen und Übertragungseigenschaften für die verschiedenen Frequenzen fest. Sie werden vielfach in Verkabelungssystemen nach ISO/IEC 11801 angewendet. Die Parameter für die Übertragungseigenschaften umfassen beispielsweise Einfügungsdämpfung, Nahnebensprechdämpfung (NEXT), Fernnebensprechdämpfung (FEXT) und Rückflussdämpfung.
Die in den verschiedenen Teilen der Reihe IEC 60603-7 festgelegten Steckverbinder sind untereinander zusammensteckbar, zusammen funktionsfähig und rückwärtskompatibel, d. h. sowohl der feste als auch der freie Steckverbinder eines bestimmten Teils der Normenreihe muss mit jedem Steckverbinder der Reihe IEC 60603-7 zusammensteckbar sein und dabei alle Anforderungen der Reihe IEC 60603-7 mit niedrigerer Frequenz erfüllen.

Dieses Normdokument ist eine Ersetzung für:
DIN EN 60603-7-5 VDE 0687-603-7-5:2010-06

Gegenüber DIN EN 60603-7-5 (VDE 0687-603-7-5):2010-06 wurden folgende Änderungen vorgenommen:
a) Entfernen der Prüfverfahren und statt dessen Verweis auf IEC 60512-26-100;
b) Ergänzung der Anforderungen für die Unsymmetriedämpfung am nahen und am fernen Ende;
c) Ersatz der elektrischen, mechanischen, maßlichen und Umwelt-Prüfungen und Verweis auf IEC 60603-7.
