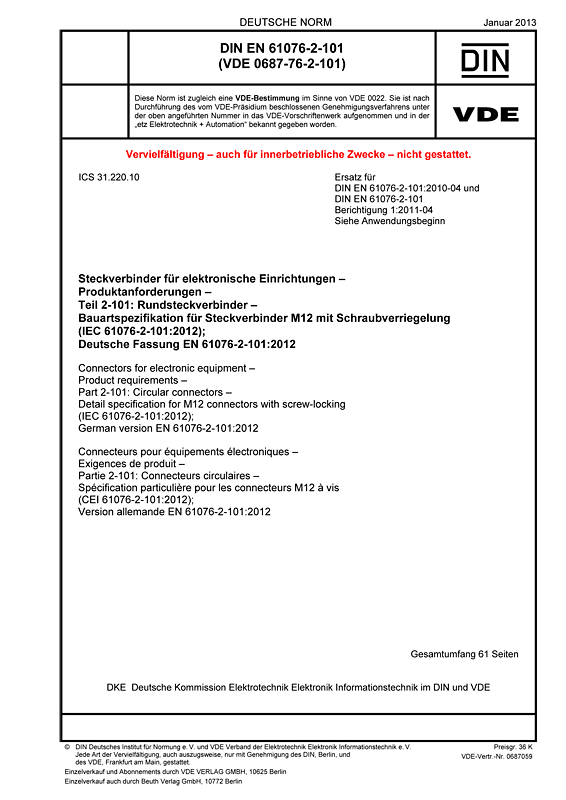

DIN EN 61076-2-101 VDE 0687-76-2-101:2013-01

Steckverbinder für elektronische Einrichtungen – Produktanforderungen

Teil 2-101: Rundsteckverbinder – Bauartspezifikation für Steckverbinder M12 mit Schraubverriegelung

(IEC 61076-2-101:2012); Deutsche Fassung EN 61076-2-101:2012
Art/Status: Norm, gültig
Ausgabedatum: 2013-01
VDE-Artnr.: 0687059

Inhaltsverzeichnis

Diese Norm legt die Maße, Kennwerte, Anforderungen und Prüfungen für Rundsteckverbinder M12 mit bis zu 17 Kontakten und Schraubver-riegelung fest. Diese Steckverbinder werden üblicherweise für die Prozessmessung und regelung/-steuerung in der Industrie verwendet. Sie bestehen aus festen und freien Steckverbindern - entweder wiederanschließbar oder nicht wiederanschließbar. Die Steckverbinder mit Glas/Metall-Dichtung sind ausschließlich feste Steckverbinder, die aus einer festen Bauform mit Glas/Metall-Dichtung mit wiederanschließbaren männlichen Kontakten bestehen und mit den entsprechenden freien Steckverbindern nach dieser Norm steckbar sind. Die männlichen Steckverbinder haben runde Kontakte mit einem Durchmesser von 0,6 mm, 0,76 mm, 0,8 mm und 1,0 mm.

Wesentliche Änderungen gegenüber der vorherigen Ausgabe dieser Norm sind die Aufnahme der Bauform mit Kontakten und der Bauformen mit Glas/Metall-Dichtung sowie das Streichen der IEC-Typbezeichnung.

Gegenüber DIN EN 61076-2-101:2010-04 und DIN EN 61076-2-101 Berichtigung 1:2011-04 wurden folgende Änderungen vorgenommen:
a) Die Zeichnungen einiger Bauformen wurden korrigiert;
b) Eine neue Bauform mit maximal 17 Polen und A-Kodierung wurde ergänzt, da neue Anwendungen für die Prozessmessung und -regelung/-steuerung in der Industrie eine höhere Polzahl für Rundsteckverbinder M12 erfordern. Die bestehenden Bauformen und Maße, die in EN 61076-2-101:2008 festgelegt sind, sind für das ergänzte Schnittstellenmaß der 17-poligen Ausführungen anwendbar;
c) Streichen der IEC-Typbezeichnung und Bestellangaben; die ehemaligen Tabellen 6 und 7 wurden entsprechend angepasst;
d) Aufnahme des technischen Inhalts der IEC/PAS 61076-2-108, die nach Erscheinen dieser Europäischen Norm zurückgezogen wird. Die Zeichnungen wurden überarbeitet, und der Titel von Bild 9 wurde korrigiert.
