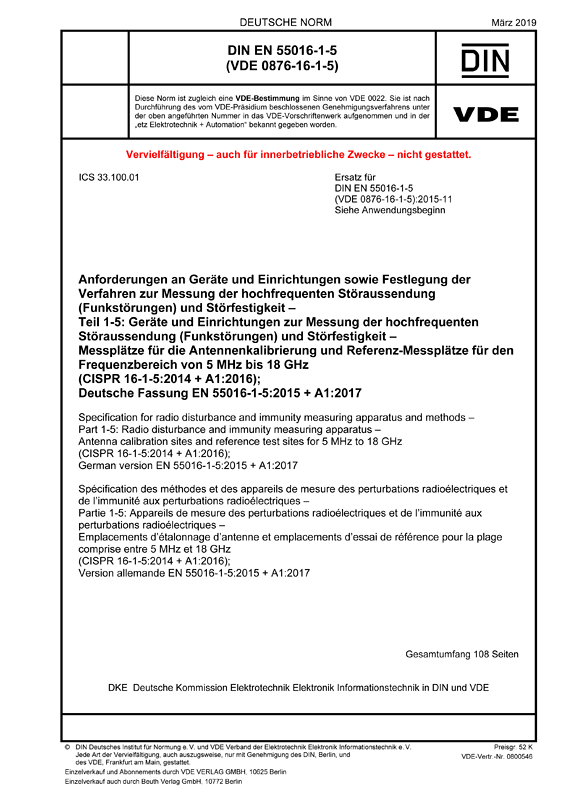

DIN EN 55016-1-5 VDE 0876-16-1-5:2019-03

Anforderungen an Geräte und Einrichtungen sowie Festlegung der Verfahren zur Messung der hochfrequenten Störaussendung (Funkstörungen) und Störfestigkeit

Teil 1-5: Geräte und Einrichtungen zur Messung der hochfrequenten Störaussendung (Funkstörungen) und Störfestigkeit – Messplätze für die Antennenkalibrierung und Referenz-Messplätze für den Frequenzbereich von 5 MHz bis 18 GHz

(CISPR 16-1-5:2014 + A1:2016); Deutsche Fassung EN 55016-1-5:2015 + A1:2017
Art/Status: Norm, gültig
Ausgabedatum: 2019-03
VDE-Artnr.: 0800546

Inhaltsverzeichnis

Diese Norm enthält die Deutsche Fassung der Europäischen Norm EN 55016-1-5:2015 + A1:2017 und ist identisch mit der zweiten Ausgabe der Internationalen Norm CISPR 16-1-5 (Ausgabe 2014) und ihrer 2016 erschienenen Änderung 1. Sie legt Anforderungen an Messplätze, die der Kalibrierung von Messantennen im Frequenzbereich 5 MHz bis 18 GHz dienen, fest. Der Zweck besteht darin, mit Hilfe der Norm die entsprechende Eignung des Messplatzes nachzuweisen.
Ein Messplatz, der für die Kalibrierung von Antennen geeignet ist (Antennenkalibriermessplatz), ist dazu vorgesehen, eine brauchbare Umgebung für die Kalibrierung des Freiraumantennenfaktors von Antennen zu schaffen. In dieser Norm wird davon ausgegangen, dass die Kalibrierung über einer reflektierenden Ebene erfolgt. Um für die Kalibrierung von Antennen geeignet zu sein, muss der Antennenkalibriermessplatz daher bestimmte Anforderungen an seine Messplatzdämpfung erfüllen. Diese Anforderungen sowie die zugehörigen Grenzabweichungen werden in dieser Norm festgelegt und das für Antennenkalibriermessplätze anzuwendende Validierungsverfahren wird beschrieben. Die Messplatzdämpfung wird unter Verwendung von abgestimmten Dipolen oder Breitbandantennen bestimmt.
Ein validierter Antennenkalibriermessplatz kann auch als Referenz-Messplatz zur Eignungsprüfung von Messplätzen nach CISPR 16-1-4 bzw. EN 55016-1-4 bzw. DIN EN 55016-1-4 (VDE 0876-16-1-4) benutzt werden, wenn er einige zusätzliche Anforderungen erfüllt. Diese zusätzlichen Eigenschaften und Ausführungskriterien werden ebenfalls in der vorliegenden Norm festgelegt.
Gegenüber der vorhergehenden Ausgabe der Norm wurde ein neuer Abschnitt 5.4 aufgenommen, der eine Information in Bezug auf einen neuen Anhang I der CISPR 16-1-6 enthält. Dieser Anhang der CISPR 16-1-6 beschreibt ein Verfahren zur Messung der Strahlungsdiagramme von Antennen und die Validierung der hierfür zu verwendenden Messplätze im Frequenzbereich oberhalb 1 GHz. Er wurde als Änderung 1 zur CISPR 16-1-6 veröffentlicht. Ferner wurde die deutsche Fassung redaktionell überarbeitet.
Bei der Internationalen Normenreihe CISPR 16 bzw. der Reihe EN 55016 handelt es sich um EMV-Grundnormen, die der Spezifikation der Geräte und Messplätze, der Beschreibung der Verfahren und der Behandlung der Messunsicherheit für im Wesentlichen Störaussendungsmessungen dienen. Den EMV-Produktgremien und Anwendern von Messungen der elektromagnetischen Störaussendungen wird empfohlen, die entsprechenden Festlegungen der Normenreihe CISPR 16 bzw. EN 55016 zu Messgeräten, -verfahren sowie zur Messunsicherheit bei ihren Festlegungen zur Messung von hochfrequenten Störaussendungen (Funkstörungen) zu beachten. Die deutschen Fassungen der Reihe EN 55016 werden im Rahmen der DIN EN 55016 (VDE 0876) und DIN EN 55016 (VDE 0877) veröffentlicht.

Dieses Normdokument ist eine Ersetzung für:
DIN EN 55016-1-5 VDE 0876-16-1-5:2015-11

Gegenüber DIN EN 55016-1-5 (VDE 0876-16-1-5):2015-11 wurden folgende Änderungen vorgenommen:
a) Hinzufügung der CISPR 16-1-6:2014/AMD 1:2016 bei den normativen Verweisungen in Abschnitt 2;
b) Hinzufügung von 5.4;
c) Redaktionelle Überarbeitung der Norm.
