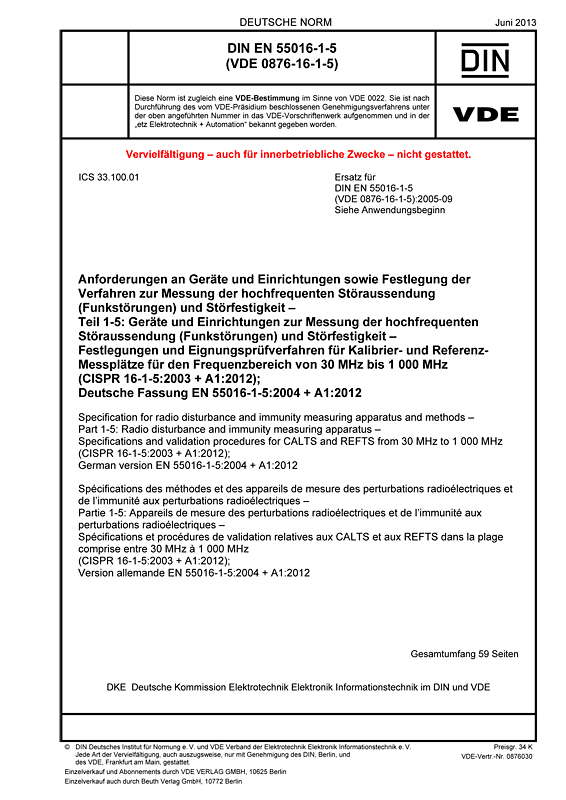

Cover DIN EN 55016-1-5 VDE 0876-16-1-5:2013-06
größer

DIN EN 55016-1-5 VDE 0876-16-1-5:2013-06

Anforderungen an Geräte und Einrichtungen sowie Festlegung der Verfahren zur Messung der hochfrequenten Störaussendung (Funkstörungen) und Störfestigkeit

Teil 1-5: Geräte und Einrichtungen zur Messung der hochfrequenten Störaussendung (Funkstörungen) und Störfestigkeit – Festlegungen und Eignungsprüfverfahren für Kalibrier- und Referenz-Messplätze für den Frequenzbereich von 30 MHz bis 1 000 MHz

(CISPR 16-1-5:2003 + A1:2012); Deutsche Fassung EN 55016-1-5:2004 + A1:2012
Art/Status: Norm, zurückgezogen
Ausgabedatum: 2013-06
VDE-Artnr.: 0876030
Ende der Übergangsfrist: 2018-01-21

Inhaltsverzeichnis

Diese Norm enthält die deutsche Fassung der Europäischen Norm EN 55016-1-5:2010 und ihrer Änderung A1:2012 und ist identisch mit der Internationalen Norm CISPR 16-1-5 (Ausgabe 2003) und ihrer Änderung 1:2012. Sie legt Anforderungen an Messplätze, die der Kalibrierung von Messantennen im Frequenzbereich 30 kHz bis 1 GHz dienen, fest. Der Zweck besteht darin, mit Hilfe der Norm die entsprechende Eignung des Messplatzes nachzuweisen. Den EMV-Produktgremien und Anwendern von Messungen der elektromagnetischen Störaussendungen wird empfohlen, die entsprechenden Festlegungen der Normenreihe CISPR 16 bzw. EN 55016 zu Messgeräten, -verfahren sowie zur Messunsicherheit bei ihren Festlegungen zur Messung von hochfrequenten Störaussendungen (Funkstörungen) zu beachten.
Ein Messplatz, der zur Kalibrierung von Antennen geeignet ist (Antennenkalibriermessplatz) bezeichnet wird, ist dazu vorgesehen, eine brauchbare Umgebung für die Kalibrierung des Freiraumantennenfaktors von Antennen zu schaffen. In dieser Norm wird davon ausgegangen, dass die Kalibrierung über einer reflektierenden Ebene mit Beschränkung auf die horizontale Polarisation erfolgt. Um für die Kalibrierung von Antennen geeignet zu sein, muss der Antennenkalibriermessplatz daher bestimmte Anforderungen an seine Messplatzdämpfung erfüllen. Diese Anforderungen sowie die zugehörigen Grenzabweichungen werden in dieser Norm festgelegt und das für Antennenkalibriermessplätze anzuwendende Eignungsprüfverfahren wird beschrieben. Die Messplatzdämpfung wird unter Verwendung von abgestimmten Dipolen oder Breitbandantennen bestimmt.
Ferner werden die Angaben, die in einem Abnahmeprotokoll für den Antennenkalibriermessplatz enthalten sein müssen, in der Norm zusammengefasst. Anhang A stellt einen Leitfaden zum Aufbau eines Antennenkalibriermessplatzes zur Verfügung, der mit den in dieser Norm festgelegten Eignungskriterien übereinstimmt.
Die Änderung A1 dient der Einführung des Referenz-Messplatz Verfahrens als alternatives Verfahren für die Validierung von Antennenkalibriermessplätzen. Bei diesem Verfahren wird der zu validierende Messplatz nun mit Hilfe von Breitbandantennen ausgemessen und die Abweichung der Messplatzdämpfung gegenüber einem als Bezugsmessplatz dienenden Messplatz bestimmt. Der zu validierende Messplatz gilt als geeignet, wenn die Abweichung der Messplatzdämpfung das Kriterium plus/minus 4 dB erfüllt. In der Änderung werden der Messaufbau und das Messverfahren beschrieben. Ferner wird auf die Ermittlung der möglichen Ursachen eingegangen, wenn das Kriterium nicht erfüllt ist.
Ein validierter Antennenkalibriermessplatz kann auch als Referenz-Messplatz zur Eignungsprüfung von Messplätzen nach CISPR 16-1-4 bzw. EN 55016-1-4 bzw. DIN EN 55016-1-4 (VDE 0876-16-1-4) benutzt werden, wenn er einige zusätzliche Anforderungen erfüllt. Diese zusätzlichen Eigenschaften und Ausführungskriterien werden ebenfalls in der vorliegenden Norm festgelegt.

Dieses Normdokument ist eine Ersetzung für:
DIN EN 55016-1-5 VDE 0876-16-1-5:2005-09

Gegenüber DIN EN 55016-1-5 (VDE 0876-16-1-5):2005-09 wurden folgende Änderungen vorgenommen:
a) Aktualisierung der normativen Verweisung auf CISPR 16-1-4 in Abschnitt 2;
b) Änderung der Begriffe 3.1 und 3.6 und Hinzufügung der Begriffe 3.9 und 3.10 in Abschnitt 3;
c) Hinzufügung von Festlegungen und einem Eignungs-Prüfverfahren für Referenz-Messplätze in Ab¬schnitt 4; hierzu Belegung des bisherigen Abschnitts 4.7 mit entsprechenden Festlegungen;
d) Änderung der Gleichungen (B.2) und (B.3) in B.2.2;
e) Hinzufügung einer alternativen Verfahrens zur Berechnung von SAc in Abschnitt C.1;
f) Änderung der Überschrift von Abschnitt C.2;
g) Hinzufügung von C.2.4;
h) redaktionelle Überarbeitung der Norm.

Diese Norm ist zurückgezogen und wird durch die folgende ersetzt

Norm:

DIN EN 55016-1-5 VDE 0876-16-1-5:2015-11

Anforderungen an Geräte und Einrichtungen sowie Festlegung der Verfahren zur Messung der hochfrequenten Störaussendung (Funkstörungen) und Störfestigkeit

Teil 1-5: Geräte und Einrichtungen zur Messung der hochfrequenten Störaussendung (Funkstörungen) und Störfestigkeit – Messplätze für die Antennenkalibrierung und Referenz-Messplätze für den Frequenzbereich von 5 MHz bis 18 GHz
