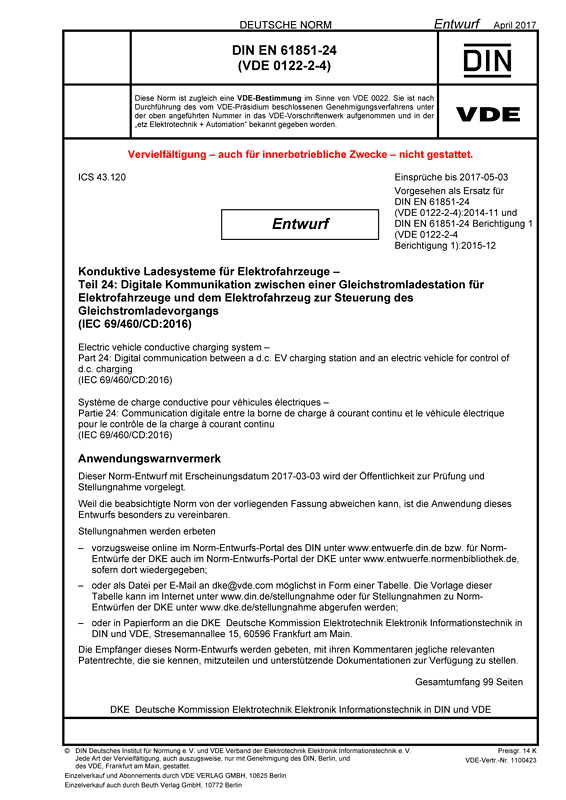

Cover E DIN EN 61851-24 VDE 0122-2-4:2017-04
größer

E DIN EN 61851-24 VDE 0122-2-4:2017-04

Konduktive Ladesysteme für Elektrofahrzeuge

Teil 24: Digitale Kommunikation zwischen einer Gleichstromladestation für Elektrofahrzeuge und dem Elektrofahrzeug zur Steuerung des Gleichstromladevorgangs

(IEC 69/460/CD:2016)
Art/Status: Norm-Entwurf, gültig
Ausgabedatum: 2017-04   Erscheinungsdatum: 2017-03-03
VDE-Artnr.: 1100423
Ende der Einspruchsfrist: 2017-05-03

Inhaltsverzeichnis

Der hier vorliegende Teil der IEC 61851 ist anwendbar für Gleichstromladestationen (DC-Ladestationen) für Elektrofahrzeuge zur konduktiven (kabelgebundenen) Verbindung. Zusammen mit Teil 23 der IEC 61851 beschreibt dieser Teil die Abläufe und die Kommunikation des Gleichstromladens für Versorgungsspannungen bis 1 500 V (Gleichstrom). Gleichstromladestationen werden auch als externe oder „off board“ Ladestationen bezeichnet, da hier die Leistungselektronik zur Erzeugung der benötigten Spannung außerhalb des Fahrzeugs platziert ist. Das Fahrzeug wird von der DC-Ladestation mit einem vom Fahrzeug angeforderten Gleichstrom versorgt. Diese Ladebetriebsart wird in Teil 1 der IEC 61851 als Ladebetriebsart 4 bezeichnet.
Elektro-Straßenfahrzeuge (EV) sind alle Straßenfahrzeuge einschließlich Plug-in-Hybrid-Elektrofahrzeuge, die ihre Gesamt- oder Teilenergie aus Fahrzeugbatterien beziehen.
Die behandelten Aspekte des vorliegenden Teils 24 umfassen die digitale Kommunikation zwischen einer Gleichstromladestation für Elektrofahrzeuge und dem Elektrofahrzeug zur Steuerung des Ladevorgangs.
Im Hauptteil der Norm werden die grundlegenden Anforderungen an die Steuerung des Gleichstromladevorgangs beschrieben. In den Anhängen werden spezifische Ausprägungen von bestimmten Systemen zur Gleichstromladung beschrieben. Im Anhang C werden die Eigenschaften des für Europa vorgesehenen „Combined Charging System“ beschrieben.
Die Anforderungen an Eigenschaften und Betriebsbedingungen der Stromversorgungseinrichtungen und des Anschlusses an das Elektrofahrzeug (EV); die elektrische Sicherheit des Bedienpersonals und Dritter sowie die Kenngrößen, denen das Fahrzeug in Bezug auf die Gleichstrom-Versorgungseinrichtung für Elektrofahrzeuge (EVSE) entsprechen muss, werden in IEC 61851-23 beschrieben.

Gegenüber DIN EN 61851-24 (VDE 0122-2-4):2014-11, DIN EN 61851-24 Berichtigung 1 (VDE 0122-2-4 Berichtigung 1):2015-12 wurden folgende Änderungen vorgenommen:
a) Beim System A wurden die Protokollelemente zur Steuerung eines bidirektionalen Energieflusses aufgenommen;
b) Die Beschreibung der Kommunikation für System A wurde erweitert;
c) Der Anhang D enthält die Spezifikation für die digitale Kommunikation zur Steuerung der Gleichstromlade-/Gleichstromentladestation für Elektrofahrzeuge unabhängig vom verwendeten System.

Dieses Dokument wird folgenden, in Fettschrift gekennzeichneten, Fachgebiet(en) zugeordnet:

43 KRAFTFAHRZEUGTECHNIK
43.040 Kraftfahrzeugsysteme
43.060 Verbrennungsmotoren für Kraftfahrzeuge
43.100 Personenkraftwagen (PKW). Caravans. Wohnmobile
43.120 Elektrofahrzeuge
