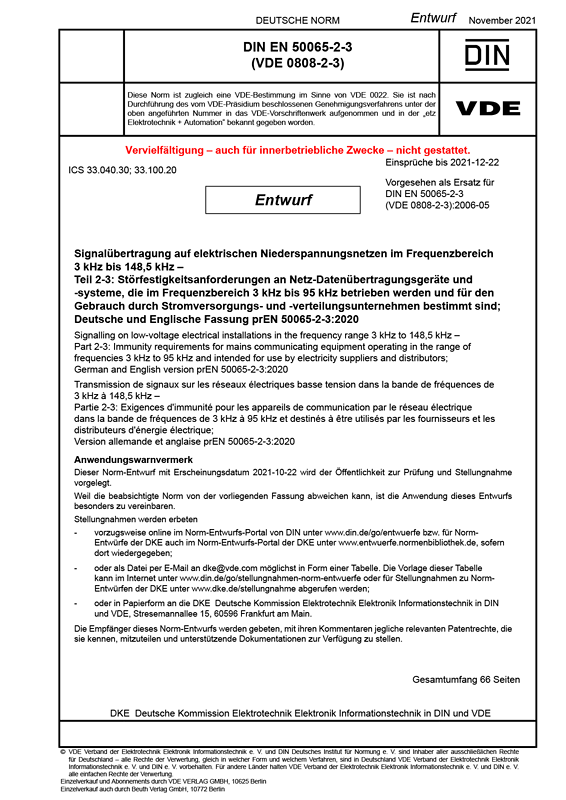

E DIN EN 50065-2-3 VDE 0808-2-3:2021-11

Signalübertragung auf elektrischen Niederspannungsnetzen im Frequenzbereich 3 kHz bis 148,5 kHz

Teil 2-3: Störfestigkeitsanforderungen an Netz-Datenübertragungsgeräte und -systeme, die im Frequenzbereich 3 kHz bis 95 kHz betrieben werden und für den Gebrauch durch Stromversorgungs- und -verteilungsunternehmen bestimmt sind;

Deutsche und Englische Fassung prEN 50065-2-3:2020
Art/Status: Norm-Entwurf, gültig
Ausgabedatum: 2021-11   Erscheinungsdatum: 2021-10-22
VDE-Artnr.: 1800594
Ende der Einspruchsfrist: 2021-12-22

Dieses Dokument gilt für elektrische Betriebsmittel (Geräte), die Signale im Frequenzbereich 3 kHz bis 95 kHz nutzen, um Informationen auf elektrischen Niederspannungsnetzen zu senden oder zu empfangen, und für die Verwendung durch Stromversorgungs- und -verteilungsunternehmen vorgesehen sind.
Es legt wesentliche Störfestigkeitsanforderungen und Prüfverfahren für in NS-Anlagen erzeugte elektromagnetische Störungen fest, einschließlich jener Prüfungen, die während der Typprüfung von MCE durchzuführen sind.
Es beschreibt die Verfahren und Anforderungen für das Prüfen der Störfestigkeit der grundlegenden Funktion eines MCE in Bezug auf kontinuierliche und kurzzeitige Störgrößen, sowohl leitungsgeführter als auch gestrahlter Art, und auf elektrostatische Entladungen. Für jeden betrachteten Anschluss werden Prüfbedingungen festgelegt.
Wenn ein Betriebsmittel andere Funktionen umfasst als das Senden oder Empfangen von Informationen auf NS-Verteilnetzen oder Anlagen von Netznutzern, die an das öffentliche Elektrizitätsverteilnetz angeschlossen sind, gilt dieses Dokument nur für den Teil des Betriebsmittels, der für das Senden oder Empfangen von Informationen bestimmt ist.
Die Störfestigkeit zwischen MCE, die im gleichen Nennfrequenzband betrieben werden, und die Störfestigkeit gegenüber Signalen aus Systemen zur Trägerfrequenzübertragung auf Hochspannungsleitungen, die im Hoch- oder Mittelspannungsnetz betrieben werden, werden nicht festgelegt.
Betrachtungen zur Sicherheit sind in diesem Dokument nicht enthalten.
Gegenüber DIN EN 50065-2-3 (VDE 0808-2-3):2006-05 wurden folgende Änderungen vorgenommen:
a) Anpassung des Titels sowie allgemeine Fokussierung auf Netz-Kommunikationsgeräte (MCE)
b) Ergänzung und Aktualisierung der normativen Verweisungen
c) Unterscheidung zwischen dem allgemeinen elektrotechnischen Teil eines MCE, für den Prüfungen definiert und die Störfestigkeitsanforderungen aktualisiert wurden, und
d) dem Kommunikationsverhalten eines MCE, für das Leitlinien zu dessen Beurteilung hinzugefügt wurden (informativer Anhang B)
e) Verbesserung der Prüfschaltung und des Prüfverfahrens für Störfestigkeitsprüfungen im normativen Anhang A unter Berücksichtigung der Tatsache, dass beim Prüfen der Störfestigkeit gegenüber Spannungseinbrüchen und -unterbrechungen mit der in EN 50065-2-3:2003 definierten Prüfschaltung Probleme beobachtet wurden
f) Hinzufügung von Anhang ZZ (informativ).
Diese Norm wird angewendet um Informationen, im Frequenzbereich 3 kHz bis 95 kH, auf elektrischen Niederspannungsnetzen zu senden oder zu empfangen, die z.B. für die Verwendung in Wohnbereichen, in Geschäfts- und Gewerbebereichen und Kleinbetrieben vorgesehen sind.

Gegenüber DIN EN 50065-2-3 (VDE 0808-2-3):2006-05 wurden folgende Änderungen vorgenommen:
a) Anpassung des Titels sowie allgemeine Fokussierung auf Netz-Kommunikationsgeräte (MCE);
b) Ergänzung und Aktualisierung der normativen Verweisungen;
c) Unterscheidung zwischen dem allgemeinen elektrotechnischen Teil eines MCE, für den Prüfungen definiert und die Störfestigkeitsanforderungen aktualisiert wurden, und;
d) dem Kommunikationsverhalten eines MCE, für das Leitlinien zu dessen Beurteilung hinzugefügt wurden (informativer Anhang B);
e) Verbesserung der Prüfschaltung und des Prüfverfahrens für Störfestigkeitsprüfungen im normativen Anhang A unter Berücksichtigung der Tatsache, dass beim Prüfen der Störfestigkeit gegenüber Spannungseinbrüchen und -unterbrechungen mit der in EN 50065-2-3:2003 definierten Prüfschaltung Probleme beobachtet wurden;
f) Hinzufügung von Anhang ZZ (informativ).
