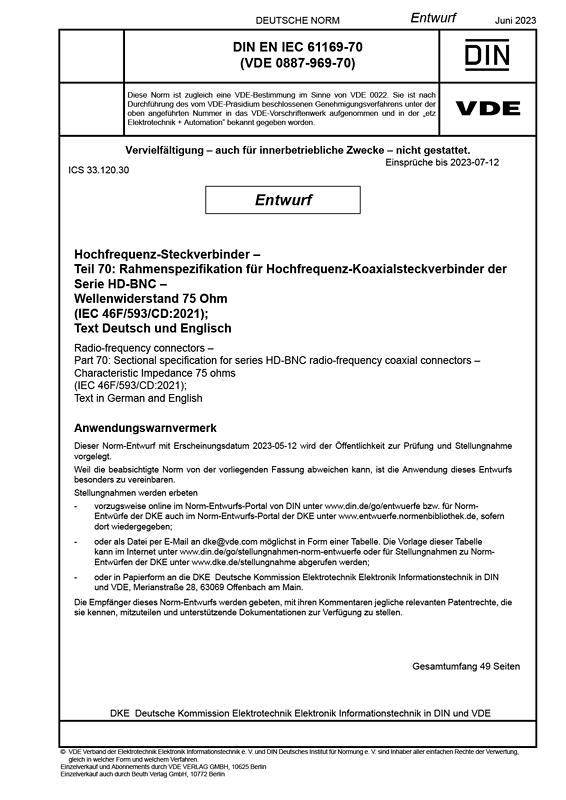

E DIN EN IEC 61169-70 VDE 0887-969-70:2023-06

Dieser Teil von IEC 61169 ist eine Rahmenspezifikation (en: sectional specification, SS), die Informationen und Regeln zur Erstellung von Bauartspezifikationen (en: detail specification, DS) für Hochfrequenz-Koaxialsteckverbinder der Serie HD-BNC sowie einen Vordruck für eine Bauartspezifikation enthält. Die Steckverbinder der Serie HD-BNC mit einem Wellenwiderstand von 75 O werden für HF-Kabel oder Mikrostreifenleitungen in Mikrowellensystemen, Telekommunikationssystemen, drahtlosen Systemen und in anderen Bereichen verwendet. Die Betriebsfrequenzgrenze liegt bei bis zu 18 GHz. Es werden auch die Maße des Steckgesichts von Steckverbindern für allgemeine Zwecke einschließlich Lehreninformationen sowie aus IEC 61169-1 ausgewählte verbindliche Prüfungen festgelegt, die auf alle Bauartspezifikationen für HF-Steckverbinder der Serie HD-BNC anzuwenden sind. Diese Spezifikation enthält die empfohlenen Leistungsdaten, die bei der Erstellung einer Bauartspezifikation zu berücksichtigen sind, und sie enthält außerdem Prüffolgen und Prüfanforderungen an die Qualitätsbewertungsstufen M und H. Das Dokument beinhaltet Maßbilder der Steckverbinderelemente und zugehörigen Lehren, Hinweise zu Qualitätsbewertungsverfahren und Vorgaben zur Erstellung von Bauartspezifikationen. Es gibt keine Einschränkungen im Anwendungsbereich des Dokuments. Die Norm erhöht durch ihre Anwendung die Investitionssicherheit für Hersteller und Anwender und gibt Prüflaboren und Herstellern definierte Angaben zur Prüfung und sichert Kompatibilität über Herstellergrenzen hinweg.
