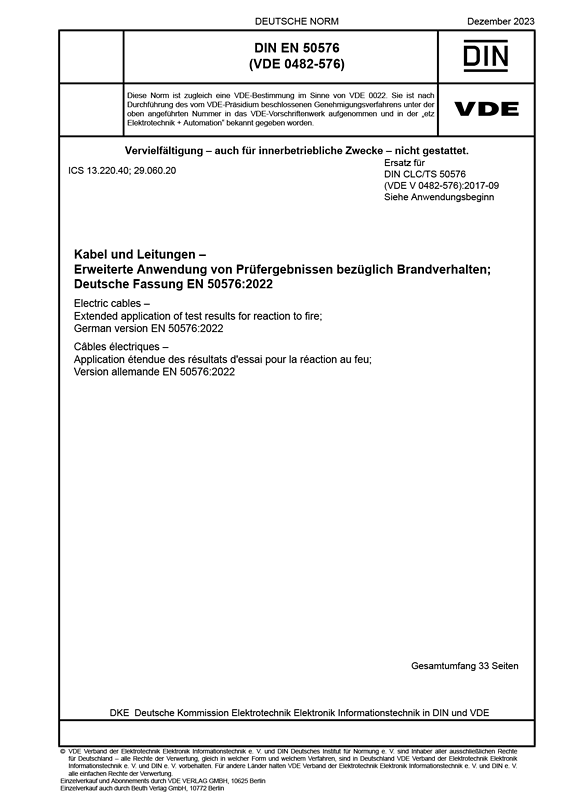

Cover DIN EN 50576 VDE 0482-576:2023-12
größer

DIN EN 50576 VDE 0482-576:2023-12

Kabel und Leitungen

Erweiterte Anwendung von Prüfergebnissen bezüglich Brandverhalten;

Deutsche Fassung EN 50576:2022
Art/Status: Norm, gültig
Ausgabedatum: 2023 -12
VDE-Artnr.: 0400626

Dieses Dokument beschreibt das Verfahren und die Regeln für die erweiterte Anwendung von Ergebnissen aus Prüfungen, die nach den in EN 50399, EN 60332-1-2 und EN 61034-2 beschriebenen Prüfverfahren durchgeführt wurden.
Mit der aktuellen Änderung erfolgt unter anderem eine Aufnahme der EXAP-Regel für einadrige, nicht ummantelte Starkstromkabel oder -leitungen mit einem Durchmesser von kleiner oder gleich 5,0 mm, eine Vereinfachung der Probenauswahl in Bezug auf EN 60332-1-2 und EN 61034-2, sowie eine Implementierung einer direkten Anwendung von EN 60754-2.
Die in diesem Dokument beschriebenen EXAP-Regeln gelten für nach EN 50399 erhaltene Prüfergebnisse für die Einstufung nach EN 13501-6 in die Klassen B2ca, Cca und Dca sowie die zusätzlichen für die Rauchentwicklung geltenden Klassen s1, s2 und s3 und brennendes Abtropfen/Abfallen, für nach EN 60332-1-2 erhaltene Prüfergebnisse für die Einstufung in die Klassen B2ca, Cca, Dca und Eca und für nach EN 61034-2 erhaltene Prüfergebnisse für die Einstufung in die Klassen s1a und s1b.
Kabel oder Leitungen mit einem Durchmesser von bis zu 5,0 mm werden als Bündel nach EN 50399 geprüft. Kabel oder Leitungen mit einem Durchmesser von kleiner oder gleich 5,0 mm sind nur in den speziellen und allgemeinen EXAP-Regeln für einadrige Starkstromkabel und -leitungen ohne Mantel enthalten.
Gegenüber DIN CLC/TS 50576 (VDE V 0482-576):2017-09 wurden folgende Änderungen vorgenommen:
a) Aufnahme der EXAP-Regel für einadrige, nicht ummantelte Starkstromkabel und -leitungen mit einem Durchmesser von kleiner oder gleich 5,0 mm [8];
b) Vereinfachung der Probenauswahl für Kabel und Leitungen nach der EXAP-Regel in Bezug auf EN 60332-1-2 für die Klassen B2ca, Cca und Dca;
c) Vereinfachung der Probenauswahl nach der EXAP-Regel in Bezug auf EN 61034-2 aufgrund der Änderungen der Prüfnorm;
d) Implementierung einer direkten Anwendung für EN 60754-2;
e) Optimierung der Angaben von dmin in Tabelle 2;
f) redaktionelle Überarbeitung und Neuordnung des Dokuments.
Die in dem Dokument enthaltenen Regeln gelten für runde und nichtrunde Kabel oder Leitungen, vorausgesetzt sie fallen in den Anwendungsbereich der jeweiligen Prüfmethode. Dieses Dokument ist anwendbar auf Starkstromkabel oder -leitungen, sowie auf Lichtwellenleiterkabel.

Dieses Normdokument ist eine Ersetzung für:
DIN CLC/TS 50576 VDE V 0482-576:2017-09

Gegenüber DIN CLC/TS 50576 (VDE V 0482-576):2017-09 wurden folgende Änderungen vorgenommen:
a) Aufnahme der EXAP-Regel für einadrige, nicht ummantelte Starkstromkabel und -leitungen mit einem Durchmesser von kleiner oder gleich 5,0 mm [8];
b) Vereinfachung der Probenauswahl für Kabel und Leitungen nach der EXAP-Regel in Bezug auf EN 60332-1-2 für die Klassen B2ca, Cca und Dca;
c) Vereinfachung der Probenauswahl nach der EXAP-Regel in Bezug auf EN 61034-2 aufgrund der Änderungen der Prüfnorm;
d) Implementierung einer direkten Anwendung für EN 60754-2;
e) Optimierung der Angaben von dmin in Tabelle 2;
f) redaktionelle Überarbeitung und Neuordnung des Dokuments.
