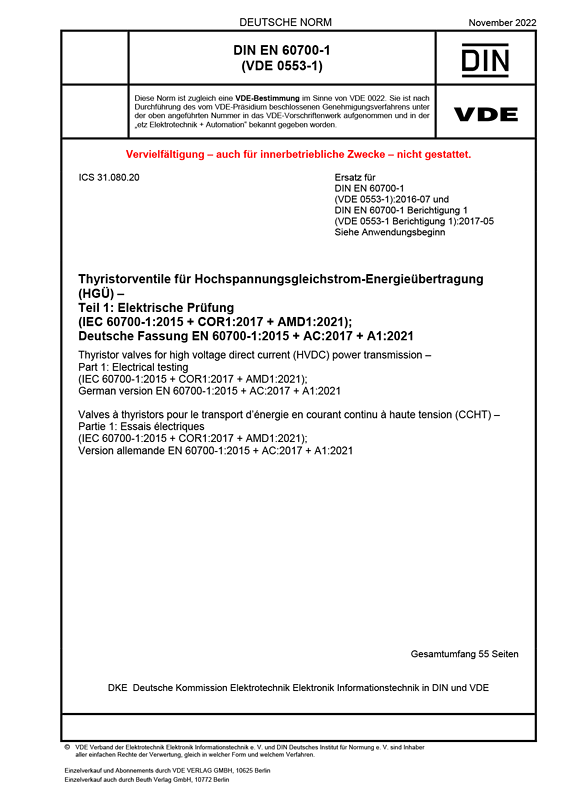

DIN EN 60700-1 VDE 0553-1:2022-11

Thyristorventile für Hochspannungsgleichstrom-Energieübertragung (HGÜ)

Teil 1: Elektrische Prüfung

(IEC 60700-1:2015 + COR1:2017 + AMD1:2021); Deutsche Fassung EN 60700-1:2015 + AC:2017 + A1:2021
Art/Status: Norm, gültig
Ausgabedatum: 2022-11
VDE-Artnr.: 0500233

Dieser Teil von IEC 60700 gilt für Thyristorventile mit Metalloxid-Überspannungsableitern, die unmittelbar zwischen den Ventilanschlüssen angeschlossen sind, zur Verwendung in einem netzkommutierten Umrichter für die Hochspannungsgleichstrom-Energieübertragung oder als Teil eines Kurzkupplungssystems. Sie ist eingeschränkt auf elektrische Typ- und Fabrikationsprüfungen.
Die in dieser Norm festgelegten Prüfungen basieren auf luftisolierten Ventilen. Bei anderen Ventiltypen müssen die Prüfanforderungen und Abnahmekriterien vereinbart werden.
Prüfungen in diesem Dokument sind:
- Dielektrische Prüfungen an der Ventilbasis
- Dielektrische Prüfungen für Mehrfachventile (MVU)
- Dielektrische Prüfungen zwischen Ventilanschlüssen
- Prüfungen des periodischen Ein- und Ausschaltens
- Prüfungen mit transienter Vorwärtsspannung während der Freiwerdezeit
- Fehlerstromprüfungen des Ventils
- Prüfungen der Unempfindlichkeit des Ventils gegen elektromagnetische Störungen
- Prüfung von besonderen Eigenschaften und Fehlertoleranz
- Fertigungsprüfungen
Gegenüber DIN EN 60700-1 (VDE 0553-1):2016-07 und DIN EN 60700-1 Berichtigung 1 (VDE 0553-1 Berichtigung 1):2017-05 wurden folgende Änderungen vorgenommen:
a) Die deutsche Fassung wurde in Anhang ZA an die aktuellen Standardsätze angepasst;
b) Begriffe 3.1.4 und Unterabschnitt 3.2 wurden entfernt;
c) Anpassungen des Abschnitt 7 Dielektrische Prüfungen für Mehrfachventile (MVU) in der Beschreibung der Unterabschnitte 7.2 und 7.3;
d) Ergänzung im Abschnitt 8.1 und Anpassung der Gleichung in 8.3.1 und Beschreibung in 8.3.3;
e) Korrekturen in den Abschnitten 11.3.3; 16 und Anhang A.

Dieses Normdokument ist eine Ersetzung für:
DIN EN 60700-1 VDE 0553-1 Berichtigung 1:2017-05
DIN EN 60700-1 VDE 0553-1:2016-07
