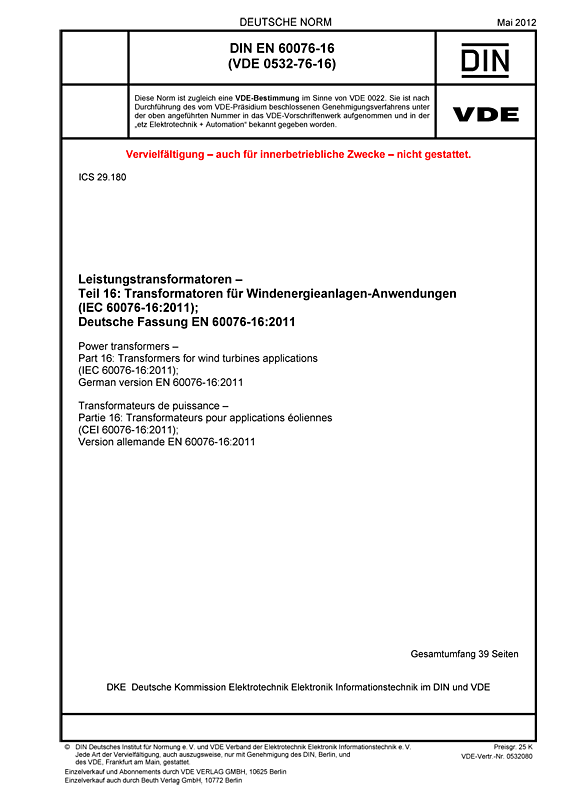

Cover DIN EN 60076-16 VDE 0532-76-16:2012-05
größer

DIN EN 60076-16 VDE 0532-76-16:2012-05

Leistungstransformatoren

Teil 16: Transformatoren für Windenergieanlagen-Anwendungen

(IEC 60076-16:2011); Deutsche Fassung EN 60076-16:2011
Art/Status: Norm, gültig
Ausgabedatum: 2012-05
VDE-Artnr.: 0532080

Inhaltsverzeichnis

Bei den Transformatoren nach diesem Teil der IEC 60076 handelt es sich um Generator-Aufspanntransformatoren, durch die eine Windenergieanlage in das elektrische Kraftwerksnetz eines Windparks eingebunden wird.
Die Norm gilt für Trockentransformatoren und für flüssigkeitsgefüllte Transformatoren in Windenergieanlagen-Anwendungen mit einer Bemessungsleistung des Transformators von 100 kVA bis 10 000 kVA und mit einer Wicklung mit einer höchsten Spannung für Betriebsmittel bis einschließlich 36 kV und mit mindestens einer Wicklung, die mit einer Spannung über 1,1 kV betrieben wird. Falls die Norm keine anderen Festlegungen trifft, gelten für den Betrieb dieser Transformatoren die entsprechenden Betriebsbedingungen und Anforderungen nach IEC 60076 11 und IEC 60076 1.
Durch die Installation der Transformatoren innerhalb von Gehäusen ohne aktives Kühlsystem erhöht sich die Temperatur des Transformators. Deshalb muss die höchste Temperatur der Kühlluft vom Käufer festgelegt werden, wenn sich diese von den in IEC 60076 2 angegebenen Temperaturen unterscheidet.
Die Auslegung des Transformators erfolgt nach Abstimmung mit dem Käufer und nach den tatsächlichen Umgebungs- und Installationsbedingungen, die im Angebotsstadium beschrieben werden.
Der Anhang der Norm enthält umfangreiche Berechnungsverfahren und Tabellen sowie Betrachtungen hinsichtlich solcher Transformatoren, die in einem natürlich belüfteten Bereich, z. B. auf der Rückseite der Gondel oder in einem mit einem Lufteinlass und einem Luftauslass ausgerüsteten gesonderten Gehäuse außerhalb des Turms errichtet werden. Falls ein Transformator im Turm oder an einem anderen Ort, an dem keine natürliche Belüftung vorhanden ist, errichtet wird, müssen die Wirkungen von Lufteinlass und Luftauslass, die Kühlbedingungen sowie der Wirkungsgrad der Luftkühlung und der Belüftung berücksichtigt werden.
Informationen zur Lufttemperatur und den Luftströmungen innerhalb des Turmes werden in der Ausschreibung vom Käufer vorgegeben. Vom Hersteller sind bei der Auslegung des Transformators Auswirkungen der äußeren Sonnenstrahlung und die durch Oberschwingungsströme verursachten Verluste zu berücksichtigen, um zu verhindern, dass Übertemperaturen der Wicklung und der Flüssigkeit zulässige Grenzwerte überschreiten.
Die Norm enthält alle Festlegungen zu Stück- Typ und Sonderprüfungen einschließlich der Umweltprüfung E3.
