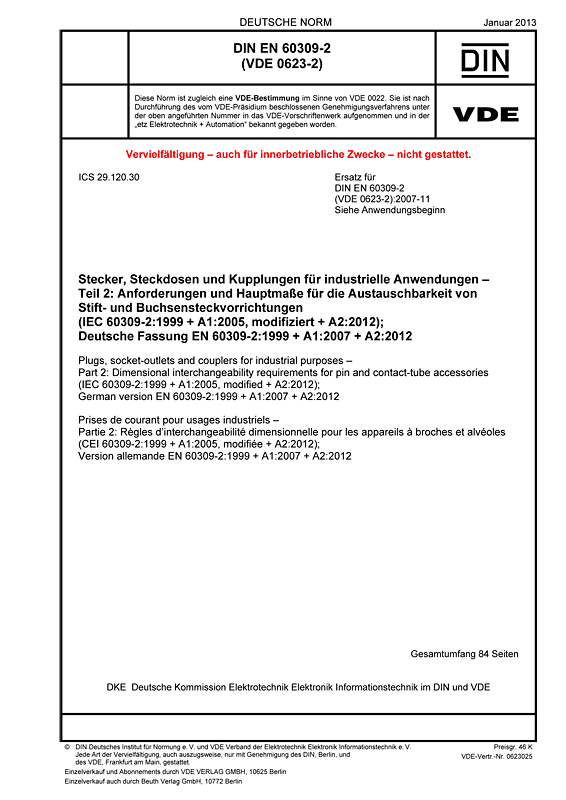

Cover DIN EN 60309-2 VDE 0623-2:2013-01
größer

DIN EN 60309-2 VDE 0623-2:2013-01

Stecker, Steckdosen und Kupplungen für industrielle Anwendungen

Teil 2: Anforderungen und Hauptmaße für die Austauschbarkeit von Stift- und Buchsensteckvorrichtungen

(IEC 60309-2:1999 + A1:2005, modifiziert + A2:2012); Deutsche Fassung EN 60309-2:1999 + A1:2007 + A2:2012
Art/Status: Norm, gültig
Ausgabedatum: 2013 -01
VDE-Artnr.: 0623025

Inhaltsverzeichnis

Diese Norm gilt für Stecker und Steckdosen, Leitungskupplungen und Gerätesteckvorrichtungen mit Nennbetriebsspannungen bis 1 000 V, 500 Hz und einem Nennstrom bis 125 A, die im Wesentlichen zur industriellen Anwendung in Räumen oder im Freien bestimmt sind.
Diese Norm gilt für Stecker und Steckdosen, Leitungskupplungen und Gerätesteckvorrichtungen mit Stiften und Kontaktbuchsen der genormten Anordnungen.
Diese Norm gilt für Stecker und Steckdosen, Leitungskupplungen und Gerätesteckvorrichtungen, im Nachfolgenden als "Steckvorrichtungen" bezeichnet, die bei einer Umgebungstemperatur, welche üblicherweise im Bereich von -25 °C und +40 °C ist, eingesetzt werden.
Die Anwendung dieser Steckvorrichtungen auf Baustellen, in landwirtschaftlichen Betriebsstätten, Gewerbebetrieben und im Haushalt ist nicht ausgeschlossen.
Diese Norm gilt für Steckvorrichtungen mit schraubenlosen Klemmen oder isolationsdurchdringenden Klemmen und einem Nennstrom bis einschließlich 32 A für Serie I.
In elektrische Geräte ein- oder angebaute Steckdosen oder Gerätestecker fallen in den Anwendungsbereich dieser Norm. Diese Norm gilt auch für Steckvorrichtungen zur Verwendung in Anlagen für Kleinspannung.
Diese Norm gilt nicht für Steckvorrichtungen, die vorwiegend für den Hausgebrauch und ähnliche Zwecke verwendet werden.
Erzeugnisse der Serie II sind nicht zulässig und nicht geeignet für die Verwendung in Europa: Verweise und Anforderungen für Erzeugnisse der Serie II sind in dieser Norm nur zur Information aufgenommen und müssen ignoriert werden.

Dieses Normdokument ist eine Ersetzung für:
DIN EN 60309-2 VDE 0623-2:2007-11

Gegenüber DIN EN 60309-2 (VDE 0623-2):2007-11 wurden folgende Änderungen vorgenommen:
a) Anwendungsbereich erweitert auf 1 kV;
b) Tabelle 104: Zeile "3 Kontakte Gleichstrom" geändert; Fußnote d) hinzugefügt;
c) Unterabschnitt 16.101: komplett ersetzt;
d) Normblatt 2-I (Fortsetzung 1): ergänzt;
e) Normblatt 2-II: Spalte 18: Überschrift geändert;
f) Normblatt 2-IIIa: Zeichnung ersetzt;
g) Normblatt 2-III (Fortsetzung 1): ergänzt,
h) Normblatt 2-IVa: Zeichnung ersetzt;
