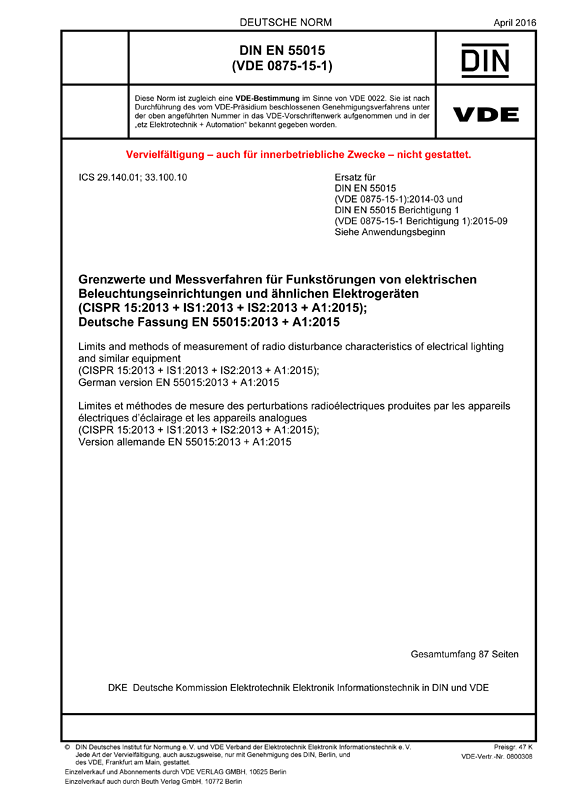

Cover DIN EN 55015 VDE 0875-15-1:2016-04
größer

DIN EN 55015 VDE 0875-15-1:2016-04

Grenzwerte und Messverfahren für Funkstörungen von elektrischen Beleuchtungseinrichtungen und ähnlichen Elektrogeräten

(CISPR 15:2013 + IS1:2013 + IS2:2013 + A1:2015); Deutsche Fassung EN 55015:2013 + A1:2015
Art/Status: Norm, gültig
Ausgabedatum: 2016-04
VDE-Artnr.: 0800308

Inhaltsverzeichnis

Diese Norm enthält die Deutsche Fassung der Europäischen Norm EN 55015:2013 plus A1:2015, die die internationale Norm CISPR 15:2013 und ihre Änderung 1 2015 übernimmt. Sie dient der Begrenzung der hochfrequenten Störaussendung (Funk-Entstörung) von elektrischen Beleuchtungseinrichtungen und ähnlichen Elektrogeräten. Zu diesem Zweck werden die Grenzwerte der Störspannung und Störfeldstärke für die verschiedenen Arten von Lampen, Leuchten und Zubehör und ihre verschiedenen Anschlüsse festgelegt. Ferner werden Mindestwerte für die Einfügungsdämpfung festgelegt. Die zum Nachweis der Einhaltung der verschiedenen Festlegungen erforderlichen Messverfahren werden spezifiziert.
Gegenüber der vorhergehenden Ausgabe der Norm wurden Festlegungen zur Begrenzung der Störspannung und der abgestrahlten Störgrößen von Kleinspannungslampen, Lichtschläuchen bzw. Lichterketten und verschiedenen zweiseitig gesockelten Lampen einschließlich Retrofit-Lampen ergänzt. Zur Spezifizierung der Anforderungen und Prüfaufbauten für die Messung der verschiedenen zweiseitig gesockelten Lampen wurde ein neuer Anhang E aufgenommen.
Ferner wurde eine ergänzende Festlegung zur Multifunktionsgeräteklausel im Anwendungsbereich ergänzt, wonach Geräte, die eine sekundäre Beleuchtungsfunktion aufweisen, nicht nach dieser Norm geprüft werden müssen, sofern sie nach der anderen Norm bei eingeschalteter Beleuchtungsfunktion geprüft wurden. Hiervon betroffen sind z. B. Dunstabzugshauben, Lüfter, Kühlschränke, Gefriergeräte, Öfen sowie Fernseh-Rundfunkempfänger mit Umgebungsbeleuchtung. Weiterhin wurde die Messung der abgestrahlten Störgrößen in 3 m Entfernung eingeführt und hierfür Grenzwerte der Störaussendung spezifiziert. Schließlich wurden die Festlegungen für unabhängige Konverter, die mit LED- oder Glühlampen betrieben werden, klargestellt.

Dieses Normdokument ist eine Ersetzung für:
DIN EN 55015 VDE 0875-15-1 Berichtigung 1:2015-09
DIN EN 55015 VDE 0875-15-1:2014-03

Gegenüber DIN EN 55015 (VDE 0875-15-1):2014-03 und DIN EN 55015 Berichtigung 1 (VDE 0875-15-1 Berichtigung 1):2015-09 wurden folgende Änderungen vorgenommen:
a) Im Abschnitt 1 Änderung der Liste der Ausnahmen und Aufnahme einer Festlegung zur Multifunktionsklausel für Geräte, die als sekundäre Funktion eine Beleuchtungsfunktion aufweisen;
b) Aktualisierung der normativen Verweisungen in Abschnitt 2;
c) Ergänzung von Begriffen in Abschnitt 3;
d) Hinzufügung von 5.12 mit Anforderungen für Lichtschläuche, von 5.13 mit Anforderungen für zweiseitig gesockelte Lampenadapter, zweiseitig gesockelte Lampen mit eingebautem Vorschaltgerät, zweiseitig gesockelte Semi-Leuchten und zweiseitig gesockelte Retrofit-Lampen sowie von 5.14 mit Anforderungen für Kleinspannungslampen;
e) in 8.1 Aufnahme einer Festlegung für den Fall eines Konflikts zwischen den Abstandsangaben in den Bildern 5 bis 11 und der in diesem Abschnitt spezifizierten Kabellänge;
f) Erweiterung der Festlegungen in 8.2 für die Anordnung von Außen- und Innenleuchten;
g) Erweiterung der Lastbedingungen in 8.3.1 für die Messung von direkt betriebenen Lichtsteuergeräten;
h) Hinzufügung von Festlegungen zur Messung der Störspannung von Lichtschläuchen in 8.10 und von Kleinspannungslampen in 8.11;
i) Hinzufügung von Festlegungen zur Messung der Störfeldstärke von Lichtschläuchen in 9.9 und von Kleinspannungslampen in 9.10;
j) Änderung der Festlegungen in Abschnitt11;
k) Ersatz von Bild 5 und Bild 6, bestehend aus den Teilbildern 6a, 6b und 6c, durch neue Bilder 5 und 6;
l) Hinzufügung der Bilder 8, 9, 10 und 11;
m) in Tabelle D.1 Ergänzung von Informationen zur Anwendbarkeit der Messverfahren und Grenzwerte auf Kleinspannungslampen;
n) in Tabelle D.2 Ergänzung von Informationen zur Anwendbarkeit der Messverfahren und Grenzwerte auf Lichtschläuche;
o) in Tabelle D.3 Ergänzung von Informationen zur Anwendbarkeit der Messverfahren und Grenzwerte auf zweiseitig gesockelte Lampenadapter und Semi-Leuchten;
p) Hinzufügung des neuen Anhangs E mit Informationen zur Anwendung von Messverfahren und Grenzwerten auf Lampen, Leuchten und Zubehör.
