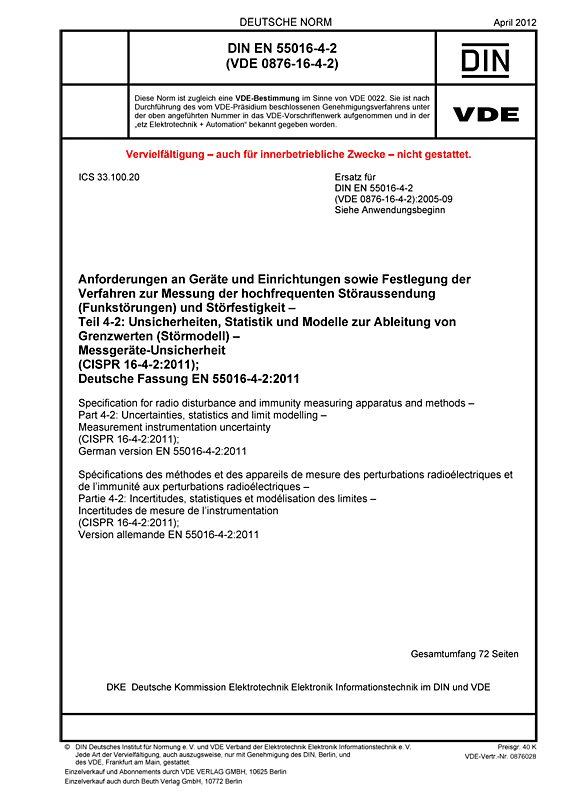

DIN EN 55016-4-2 VDE 0876-16-4-2:2012-04
Anforderungen an Geräte und Einrichtungen sowie Festlegung der Verfahren zur Messung der hochfrequenten Störaussendung (Funkstörungen) und Störfestigkeit
Teil 4-2: Unsicherheiten, Statistik und Modelle zur Ableitung von Grenzwerten (Störmodell) – Messgeräte-Unsicherheit
(CISPR 16-4-2:2011); Deutsche Fassung EN 55016-4-2:2011
Art/Status:
Norm,
zurückgezogen
Ausgabedatum: 2012 -04
VDE-Artnr.: 0876028
Ende der Übergangsfrist:
2017-03-21
Diese Norm enthält die deutsche Fassung der EN 55016-4-2:2011 und ist identisch mit der Internationalen Norm CISPR 16-4-2:2011. Sie legt das Verfahren fest, nach dem die Unsicherheit der Messausrüstung bei Messungen der Störaussendungen zu bestimmen und diese Messunsicherheit bei der Ermittlung der Konformität mit CISPR-Grenzwerten zu berücksichtigen ist. Ihr Inhalt ist auch relevant für EMV-Prüfungen, wenn die Interpretation der Ergebnisse und die daraus folgenden Entscheidungen durch die Unsicherheit der bei der Messung verwendeten Messeinrichtung beeinflusst wird. Für die einzelnen Störaussendungs-Messverfahren in Bezug auf:
- leitungsgeführte Störgrößen an Stromversorgungs- sowie an Telekommunikationsanschlüssen
- Störleistung
- gestrahlte Störgrößen
werden in dieser Norm die jeweilige Messunsicherheit UCISPR für die Durchführung der Messung auf verschiedenen Messplätzen (Freifeld, Halbabsorberkammer, Vollabsorberkammer) und unter Nutzung verschiedener Messmittel (Netznachbildung, Spannungstastköpfe, Stromzangen bei der Messung der leitungsgeführten Störaussendung, Absorberzangen bei der Messung der Störleistung, Antennen bei der Messung der gestrahlten Störaussendung) festgelegt, die unter Berücksichtigung der Unsicherheitsbeiträge von Größen, die bei den Messungen eine Rolle spielen, ermittelt wurde. Gegenüber der bisherigen Fassung der Norm werden eine Reihe weiterer Verfahren in die Betrachtung sowie die Messung im Frequenzbereich oberhalb 1 GHz im Vollabsorberraum einbezogen.
Entsprechend dieser Norm muss die Unsicherheit der Messeinrichtung eines Prüflabors für die entsprechenden Unsicherheits-Eingangsgrößen ermittelt werden. Wenn die für Messungen in dem Labor ermittelte Messunsicherheit ULab kleiner oder gleich der Messunsicherheit UCISPR ist, gilt der Grenzwert als eingehalten, wenn er von keiner gemessenen Störgröße überschritten wird. Wenn irgendeine gemessene Störgröße den Grenzwert überschreitet, gilt der Grenzwert in diesem Fall als nicht eingehalten. Wenn die bei der Messung im Labor auftretende Messunsicherheit größer als die Messunsicherheit UCISPR ist, muss die gemessene Störaussendung zunächst um die Differenz aus der Messunsicherheit der Laborausrüstung und die Messunsicherheit UCISPR erhöht und anschließend die vorstehende Bewertung durchgeführt werden.
In den Anhängen werden die in Frage kommenden Unsicherheitsbeiträge, die für die einzelnen Messverfahren allgemein gelten sowie die Unsicherheitsbeiträge, die für sie spezifisch sind, aufgeführt, und die jeweilige Unsicherheitsbilanz unter Berücksichtigung der entsprechenden Beiträge wird ermittelt. Zu den einzelnen Beiträgen werden Erläuterungen mit Hilfe von Kommentaren gegeben, die auch Auskunft darüber geben, wie die Beiträge zustande gekommen sind. Die Anhänge sind jedoch nicht als Schulungshandbuch für Anwender oder zum Kopieren bei der Erstellung von Unsicherheitsberechnungen gedacht. Hierfür sollten die Bezugsschriftstücke oder auch andere, weitläufig anerkannte Dokumente herangezogen werden, die bei den Literaturhinweisen genannt sind.
Den EMV-Produktgremien wird empfohlen, die entsprechenden Festlegungen der Normenreihe CISPR 16 bzw. EN 55016 zu Messgeräten, -verfahren und zur Messunsicherheit bei ihren Festlegungen in Bezug auf Messungen von hochfrequenten Störaussendungen zu beachten.
Dieses Normdokument ist eine Ersetzung für:
DIN EN 55016-4-2 VDE 0876-16-4-2:2005-09
Gegenüber DIN EN 55016-4-2 (VDE 0876-16-4-2):2005-09 wurden folgende Änderungen vorgenommen:
a) Ergänzung der Anmerkung im Abschnitt 1 Anwendungsbereich;
b) Ergänzung von normativen Verweisungen im Abschnitt 2;
c) Ergänzung der Begriffsdefinition 3.1.1;
d) Ergänzung der Liste der Symbole in 3.2.1, des Symbols für den Störstrom in 3.2.2, Zusammenfassung verschiedener Symbole für die Eingangsgrößen in 3.2.3 und Ergänzung des Abschnitts 3.3;
e) Präzisierung der Bedingung in 4.1, unter der Ulab im Prüfbericht angegeben werden muss;
f) Ergänzung der Tabelle 1 in 4.1 um Werte für UCISPR für Messungen mit weiteren Messmitteln und für Messungen der gestrahlten Störaussendung im Frequenzbereich von 1 GHz bis 18 GHz und Ergänzung der Anmerkung 2 in der Tabelle;
g) in 4.1 hinzufügung von Anforderung zur Übereinstimmung mit CISPR 16-4-3;
h) Aufteilung der Zusammenstellungen der Messgrößen und der Eingangsgrößen zu den spezifischen Messgeräte-Unsicherheiten für die einzelnen Verfahren auf die Abschnitte 5 bis 8 und Ergänzung der Angaben für die neu berücksichtigten Verfahren;
i) Aufnahme von Informationen zu den allgemeinen Grundlagen und der Begründung der in Tabelle 1 angegebenen Werte von UCISPR in den neuen Anhang A;
j) Aufteilung der Angaben zu den spezifischen Messgeräte-Unsicherheiten für die einzelnen Verfahren auf die neuen Anhänge B bis E;
k) Aufnahme von Angaben für die AMN-VDF-Frequenzinterpolation, den Einfluss von Netzstörgrößen und den Einfluss der Umgebung in die Tabellen B.1 bis B.2 (vorher Tabellen A.1 bis A.2);
l) Hinzufügung der Tabellen B.3 bis B.6 in Anhang B mit Angaben zur Messgeräte-Unsicherheitsbilanz von Messungen von leitungsgeführten Störgrößen unter Verwendung der jeweiligen Messmittel sowie der zugehörigen Erläuterungen (B.3);
m) Ergänzung der Tabellen D.5 und D.6 im Anhang D mit Angaben zur Messgeräte-Unsicherheitsbilanz von Messungen von gestrahlten Störgrößen im Frequenzbereich von 30 MHz bis 1 GHz im Vollabsorberraum sowie der zugehörigen Erläuterungen (D.3);
n) Ergänzung des Anhangs E mit den Tabellen E.1 und E.2 mit Angaben zur Messgeräte-Unsicherheitsbilanz von Messungen von gestrahlten Störgrößen im Frequenzbereich von 1 GHz bis 18 GHz im Vollabsorberraum (Freiraum-Freifeldmessplatz) sowie der zugehörigen Erläuterungen (E.2).
