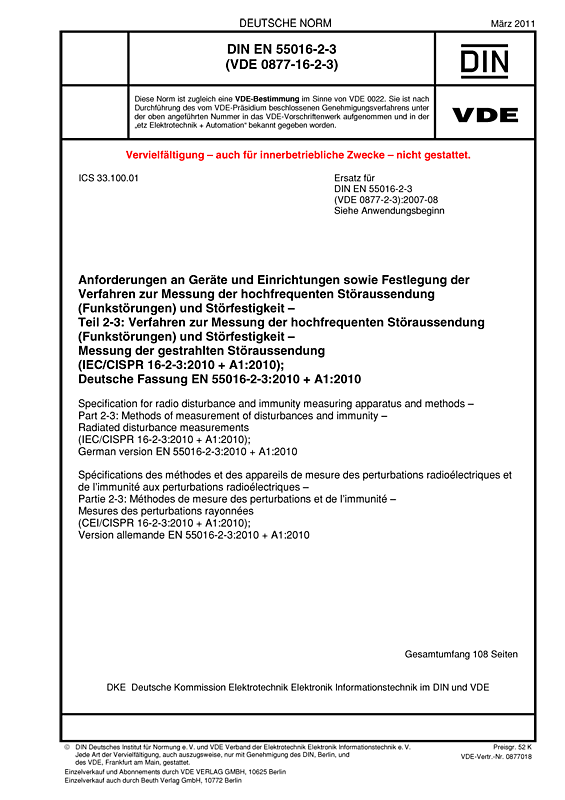

Cover DIN EN 55016-2-3 VDE 0877-16-2-3:2011-03
größer

DIN EN 55016-2-3 VDE 0877-16-2-3:2011-03

Anforderungen an Geräte und Einrichtungen sowie Festlegung der Verfahren zur Messung der hochfrequenten Störaussendung (Funkstörungen) und Störfestigkeit

Teil 2-3: Verfahren zur Messung der hochfrequenten Störaussendung (Funkstörungen) und Störfestigkeit – Messung der gestrahlten Störaussendung

(IEC/CISPR 16-2-3:2010 + A1:2010); Deutsche Fassung EN 55016-2-3:2010 + A1:2010
Art/Status: Norm, zurückgezogen
Ausgabedatum: 2011-03
VDE-Artnr.: 0877018
Ende der Übergangsfrist: 2017-04-18

Inhaltsverzeichnis

Diese Norm enthält die Deutsche Fassung der Europäischen Norm EN 55016-2-3:2010 + A1:2010 und ist identisch mit der Internationalen Norm IEC/CISPR 16-2-3:2010 und ihrer Änderung 1:2010. Diese Norm legt Anforderungen an das Messverfahren für hochfrequente gestrahlte Störaussendungen (Störfeldstärken) im Frequenzbereich 1 GHz bis 18 GHz fest. Den EMV-Produktgremien und Anwendern von Messungen der elektromagnetischen Störaussendungen wird empfohlen, die entsprechenden Festlegungen der Normenreihe IEC/CISPR 16 bzw. EN 55016 zu Messgeräten, -verfahren sowie zur Messunsicherheit bei ihren Festlegungen zur Messung von hochfrequenten Störaussendungen (Funkstörungen) zu beachten.
Gegenüber der vorherigen Ausgabe wurde die elektrische Feldstärke als Messgröße eingeführt. Des Weiteren wird 10 m als Referenz-Messabstand festgelegt, während die Messentfernungen 3 m oder 30 m als alternative Messabstände angesehen werden. Hierbei wird der Abstand zwischen der Begrenzung des Prüflings und dem Antennen-Bezugspunkt als Grundlage genommen. Ferner wurde der FFT-basierte Messempfänger als weiteres Messinstrument aufgenommen. Außerdem wurden die normativen Verweisungen aktualisiert, Hinweise auf Quellen zur Beschreibung von Aspekten der Messunsicherheit wurden aufgenommen und die Norm wurde umstrukturiert.Schließlich wurden so genannte regulatorische Aussagen ("Bei Meinungsverschiedenheiten ..." und "... besitzt Vorrang") entfernt.

Dieses Normdokument ist eine Ersetzung für:
DIN EN 55016-2-3 VDE 0877-2-3:2007-08

Gegenüber DIN EN 55016-2-3 (VDE 0877-2-3):2007-08 wurden folgende Änderungen vorgenommen:
a) Ergänzung im Anwendungsbereich (Abschnitt 1), dass die Aspekte der Messunsicherheit in IEC/CISPR 16-4-1 und IEC/CISPR 16-4-2 beschrieben sind;
b) Änderungen und Aktualisierungen der normativen Verweisungen im Abschnitt 2;
c) Ergänzungen und Änderungen von Begriffen im Abschnitt 3 sowie Streichung von nicht benötigten Begriffen;
d) Streichung von 5.2, 5.3 und 6.4.3;
e) Streichung der Aufzählung c) in 6.1;
f) Ergänzung von 6.5.3;
g) Ergänzungen und Änderungen in 6.6.2, u. a. Einfügung der Tabelle 7;
h) Ergänzung von 6.6.6;
i) Ergänzung von Tabelle 2 in 7.1;
j) Umstrukturierung der Norm: der bisherige Abschnitt 7.6 wird zu 7.2;
k) Korrektur der Verweisung unter 7.2.3 a) (früher 7.6.3 a)) in eine Verweisung auf die IEC/CISPR 16-1-4 (statt auf die IEC/CISPR 16-1-2);
l) Ergänzung der neuen Abschnitte 7.2.4, 7.3.9, 7.4.4, 7.5.5, 7.6.7, 7.7.6 und 7.8.5 zur Messunsicherheit bei den einzelnen Verfahren;
m) Einführung der elektrischen Feldstärke als Messgröße in 7.3;
n) Streichung der Anmerkung bei 7.3.6.1 (früher 7.2.5.1);
o) Ergänzung der Festlegungen in 7.5.3 (früher 7.2.9.3.3);
p) Streichung der Aussage "... besitzt Vorrang" in 7.5.4;
q) Ergänzung von Festlegungen in 7.9 (früher 7.2.8);
r) Ergänzung von Festlegungen in 7.10 (früher 7.2.10);
s) Ergänzung einer Anmerkung in 8.5;
t) Ergänzung von 8.7;
u) Streichung des bisherigen Anhangs C und Umnummerierung der nachfolgenden Anhänge;
v) Ergänzung eines neuen Anhangs E;
w) redaktionelle Überarbeitung und teilweise Umstrukturierung der Norm (siehe die nachfolgende Gegenüberstellung).

Diese Norm ist zurückgezogen und wird durch die folgende ersetzt

Norm:

DIN EN 55016-2-3 VDE 0877-16-2-3:2014-11

Anforderungen an Geräte und Einrichtungen sowie Festlegung der Verfahren zur Messung der hochfrequenten Störaussendung (Funkstörungen) und Störfestigkeit

Teil 2-3: Verfahren zur Messung der hochfrequenten Störaussendung (Funkstörungen) und Störfestigkeit – Messung der gestrahlten Störaussendung
