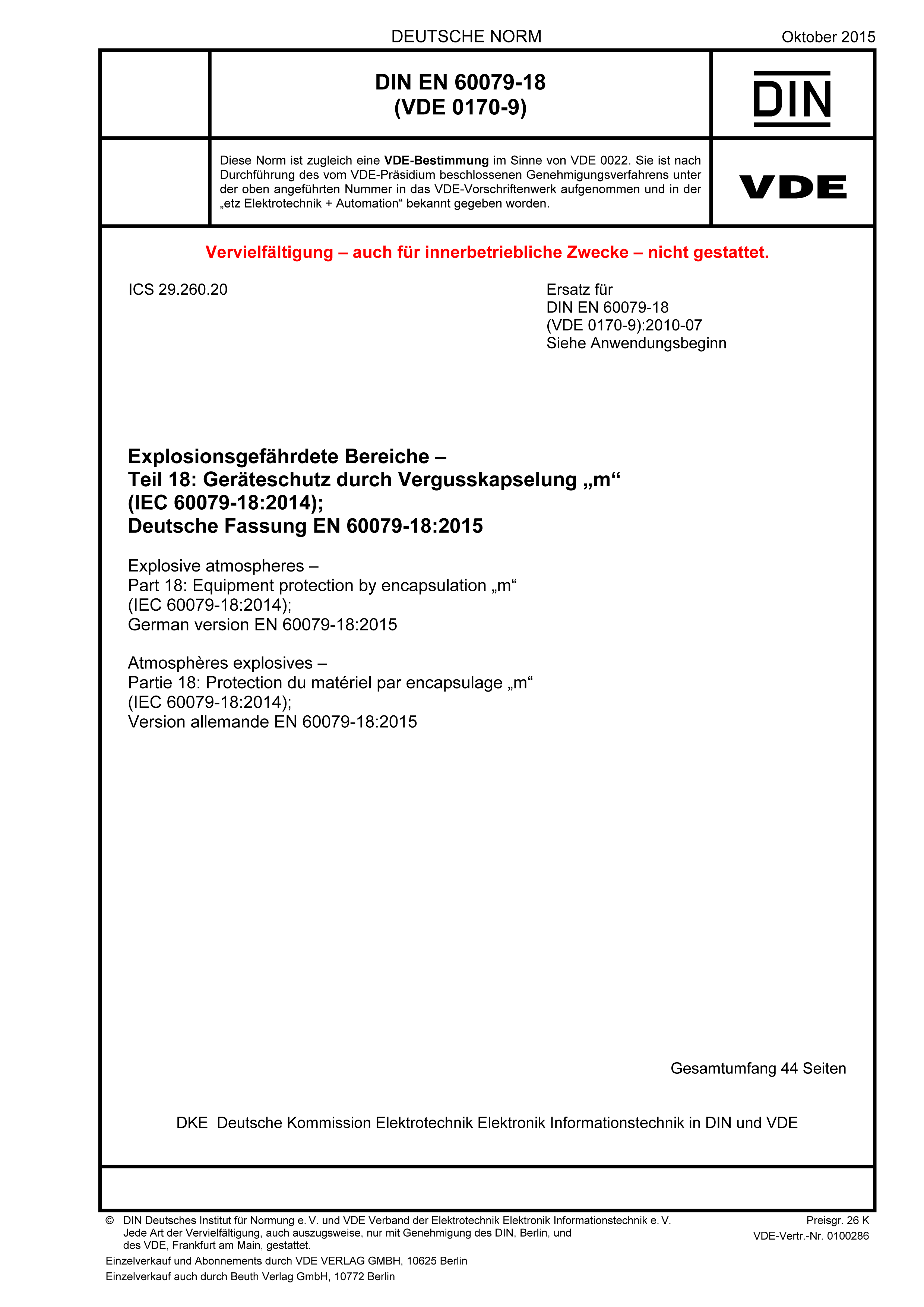

Cover DIN EN 60079-18 VDE 0170-9:2015-10
größer

DIN EN 60079-18 VDE 0170-9:2015-10

Explosionsgefährdete Bereiche

Teil 18: Geräteschutz durch Vergusskapselung „m“

(IEC 60079-18:2014); Deutsche Fassung EN 60079-18:2015
Art/Status: Norm, gültig
Ausgabedatum: 2015-10
VDE-Artnr.: 0100286

Inhaltsverzeichnis

Dieser Teil der DIN EN 60079 (VDE 0170) beschreibt die besonderen Anforderungen für die Bauart, die Prüfung und die Kennzeichnung elektrischer Geräte, Teile elektrischer Geräte und Ex Bauteile in der Zündschutzart Vergusskapselung "m" für den Gebrauch in explosionsgefährdeten Gasatmosphären oder explosionsgefährdeten Staubatmosphären. Die Verwendung elektrischer Geräte in Atmosphären, die gleichzeitig explosionsgefährdete Gasgemische und brennbaren Staub enthalten, können zusätzliche Schutzmaßnahmen erfordern. Sie ergänzt und modifiziert die allgemeinen Forderungen der DIN EN 60079 0 (VDE 0170-1).
Er gilt nur für vergussgekapselte elektrische Geräte, vergussgekapselte Teile elektrischer Geräte und vergussgekapselte Ex Bauteile, die im Text kurz „m“-Geräte genannt werden, deren Bemessungsspannung 11 kV nicht überschreitet.
Diese Norm gilt nicht für Stäube von Sprengstoffen oder für selbstentzündliche Substanzen, die ohne atmosphärischen Sauerstoff brennen oder exotherm reagieren.
Folgende Änderungen in der Norm sind technisch relevant:
Der Unterabschnitt 7.8.3 „Schutz gegen unzulässige Temperaturen und Zerstörung von Zellen oder Batterien“ der Norm wurde präziser gefasst um mögliche Missinterpretationen auszuschließen. Darüber hinausgehend wurde eine neue Alternative mit aufgenommen.
Bei Geräten des Geräteschutzniveaus „ma“, bestimmt zur Verwendung in Bereichen in denen das Schutzniveau „Da“ erforderlich ist, muss die Bestimmung der maximalen Temperatur bei bestimmungsgemäß entsprechend Herstellerangaben installierten Geräten erfolgen. Dabei muss das Gerät an allen Oberflächen mindestens 200 mm tief in Staub eingebettet sein.
Der Temperaturanstieg des Gerätes bei der Prüfung kann in Abhängigkeit des Gerätes und der entstehenden Verlustleistung ein sehr langsam ablaufender Prozess sein. Aus diesem Grunde wurde für Geräte des Schutzniveaus „Da“ festgelegt, dass eine Stabilisierung der Temperatur erst mit dem Erreichen einer Temperaturerhöhung von max. 1K/24h gegeben ist.

Dieses Normdokument ist eine Ersetzung für:
DIN EN 60079-18 VDE 0170-9:2010-07

Gegenüber DIN EN 60079-18 (VDE 0170-9):2010-07 wurden folgende Änderungen vorgenommen:
a) Schutz gegen unzulässige Temperaturen und Zerstörung von Zellen oder Batterien;
b) Bestimmung der maximalen Temperatur für "Da" angepasst;
c) Stabilisierung der Temperatur.
