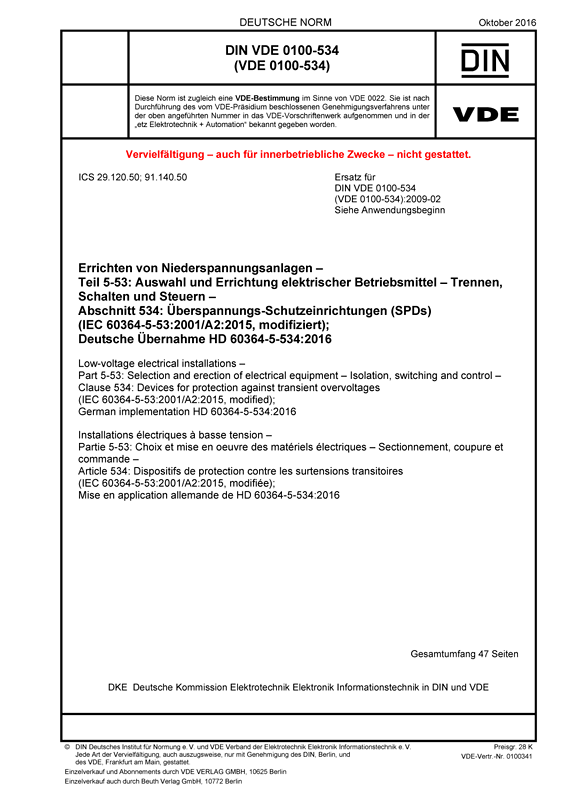

Cover DIN VDE 0100-534 VDE 0100-534:2016-10
größer

DIN VDE 0100-534 VDE 0100-534:2016-10

Errichten von Niederspannungsanlagen

Teil 5-53: Auswahl und Errichtung elektrischer Betriebsmittel – Trennen, Schalten und Steuern – Abschnitt 534: Überspannungs-Schutzeinrichtungen (SPDs)

(IEC 60364-5-53:2001/A2:2015, modifiziert); Deutsche Übernahme HD 60364-5-534:2016
Art/Status: Norm, gültig
Ausgabedatum: 2016 -10
VDE-Artnr.: 0100341

Inhaltsverzeichnis

Dieses Dokument enthält im Wesentlichen Anforderungen für die Auswahl und Errichtung von Überspannung-Schutzeinrichtungen (SPDs) zum Schutz bei transienten Überspannungen infolge atmosphärischer Entladungen.
Neben der Anpassung von Verweisungen und Terminologie wurden u. a. folgende wesentliche Änderungen gegenüber DIN VDE 0100-534 (VDE 0100-534):2009-02 vorgenommen:
a) Kriterien zur Auswahl der Prüfklasse (Typ) von Überspannung-Schutzeinrichtungen (SPDs) wurden neu formuliert.
b) Neu beschrieben werden die Anforderungen zum Schutz bei Überspannungen. Es wird dabei unterschieden zwischen Schutz bei Gleichtaktstörungen und Gegentaktstörungen.
c) Die Anschlussschemata CT 1 und CT 2 entsprechend der Systeme nach Art der Erdverbindung wurden neu bezeichnet.
d) Die Auswahl der Überspannung-Schutzeinrichtungen (SPDs) im Hinblick auf den ausgewiesen Schutzpegel Up in Übereinstimmung mit der Bemessungsstoßspannung der zu schützenden Betriebsmittel wird neu festgelegt.
e) Nicht mehr enthalten sind Auswahlkriterien von Überspannung-Schutzeinrichtungen (SPDs) im Hinblick auf zeitweilige (temporäre) Überspannungen (TOVs). Diese Anforderungen werden zwischenzeitlich verbindlich im Produktstandard von Überspannung-Schutzeinrichtungen (SPDs) abgedeckt.
f) Die Vorgaben bezüglich des Mindestableitvermögens von Überspannung-Schutzeinrichtungen (SPDs) sind überarbeitet.
g) Neue formuliert sind die Anforderungen an den Schutz von Überspannung-Schutzeinrichtungen (SPDs) bei Überstrom.
h) Neu aufgenommen wurden Abschnitte zur Selektivität zwischen Überstrom-Schutzeinrichtungen und zur Stoßstromfestigkeit von vorgeschalteten Installationseinrichtungen.
i) Neue Anforderungen zum Anschluss von Überspannung-Schutzeinrichtungen (SPDs) an die Niederspannungsanlage sind enthalten.
j) Aufnahme einen neuen Abschnittes mit Vorgaben zum wirksamen Schutzbereich von Überspannung-Schutzeinrichtungen (SPDs) (= Abstand zwischen Überspannung-Schutzeinrichtung (SPD) und zu schützendem Betriebsmittel).
k) Neue Festlegungen zum notwendigen Querschnitt der Anschlussleitungen von Überspannung-Schutzeinrichtungen (SPDs) wurden aufgenommen.
l) Informative beispielhafte Darstellungen von Standardinstallationen von Überspannung-Schutzeinrichtungen (SPDs) entsprechend der Systeme der Art der Erdverbindung wurden überarbeitet und erweitert.

Dieses Normdokument ist eine Ersetzung für:
DIN VDE 0100-534 VDE 0100-534:2009-02

Gegenüber DIN VDE 0100-534 (VDE 0100-534):2009-02 wurden folgende wesentliche Änderungen vorgenommen:
a) Zur Vereinheitlichung werden Überspannungs-Schutzeinrichtungen (SPDs) zukünftig mit dem aus dem Englischen von "Surge Protective Device" abgeleiteten Akronym "SPD" bezeichnet. Die vollständige Bezeichnung lautet Überspannungs-Schutzeinrichtung (SPD).
b) Aufnahme eines neuen Abschnittes Begriffe.
c) Kriterien zur Auswahl der Prüfklasse (Typ) von Überspannung-Schutzeinrichtungen (SPDs) wurden neu formuliert.
d) Neu beschrieben werden die Anforderungen zum Schutz bei Überspannungen. Es wird dabei unterschieden zwischen Schutz bei Gleichtaktstörungen und Gegentaktstörungen.
e) Die Anschlussschemata 1 und 2 entsprechend der Systeme nach Art der Erdverbindung wurden neu bezeichnet.
f) Die Auswahl der Überspannungs-Schutzeinrichtungen (SPDs) im Hinblick auf den ausgewiesen Schutzpegel Up in Übereinstimmung mit der Bemessungs-Stoßspannung der zu schützenden Betriebsmittel wird neu festgelegt.
g) Nicht mehr enthalten sind Auswahlkriterien von Überspannungs-Schutzeinrichtungen (SPDs) im Hinblick auf zeitweilige (temporäre) Überspannungen (TOVs). Diese Anforderungen werden zwischenzeitlich verbindlich in der Produktnorm von Überspannungs-Schutzeinrichtungen (SPDs) abgedeckt.
h) Die Vorgaben bezüglich des Mindestableitvermögens von Überspannungs-Schutzeinrichtungen (SPDs) sind überarbeitet.
i) Neu formuliert sind die Anforderungen an den Schutz von Überspannungs-Schutzeinrichtungen (SPDs) bei Überstrom.
j) Neu aufgenommen wurden Abschnitte zur Selektivität zwischen Überstrom-Schutzeinrichtungen und zur Stoßstromfestigkeit von vorgeschalteten Installationseinrichtungen.
k) Neue Anforderungen zum Anschluss von Überspannungs-Schutzeinrichtungen (SPDs) an die Niederspannungsanlage sind enthalten.
l) Aufnahme eines neuen Abschnittes mit Vorgaben zum wirksamen Schutzbereich von Überspannungs-Schutzeinrichtungen (SPDs) (= Abstand zwischen Überspannungs-Schutzeinrichtung (SPD) und zu schützendem Betriebsmittel).
m) Neue Festlegungen zum notwendigen Querschnitt der Anschlussleitungen von Überspannungs-Schutzeinrichtungen (SPDs) wurden aufgenommen
n) Informative beispielhafte Darstellungen von Standardinstallationen von Überspannungs-Schutzeinrichtungen (SPDs) entsprechend der Systeme der Art der Erdverbindung wurden überarbeitet und erweitert.
o) Kennzeichnung von Überspannungs-Schutzeinrichtungen (SPDs) wurde neu aufgenommen.
